Стены ещё не покрашены, потолок не закрыт, мебель только заказывают. Самое время решить, где будет кондиционер и как к нему пройдут коммуникации.
Именно сейчас небольшое уточнение на плане может избавить от заметного короба в готовой комнате или переделки уже установленного шкафа.
Для VENI заранее определяют места двух блоков, маршрут холодильной трассы, подвод холодной воды, подключение к канализации и электропитание. Отдельно предусматривают дренаж внутреннего блока. Такой состав подготовки указан на странице монтажа VENI.
Разберём, что нужно согласовать до отделки и какую информацию передать строительной бригаде.
Начните со схемы, а не с покупки труб
Фраза «заложите нам трассу под кондиционер» кажется понятной. Но для работы строителям нужны конкретные точки подключения, размеры и маршрут.
До начала подготовки стоит определить:
какие помещения требуется охлаждать;
какую систему и внутренний блок устанавливаем;
где будет находиться технический блок VENI;
по какому пути соединяем оборудование;
куда отводим воду и конденсат;
как обеспечиваем доступ для обслуживания.
Эти решения лучше собрать на одном плане. На нём должны быть размеры, высоты выводов и привязки к понятным ориентирам: углу помещения, дверному проёму, уровню готового пола.
Полезно поставить дату и номер версии. Иначе у дизайнера окажется свежая схема, а электрик продолжит работать по фотографии, которую ему отправили неделю назад.
Предусмотрите место для обоих блоков
У VENI в комнате устанавливается обычный внутренний блок кондиционера, а технический блок с компрессором размещается отдельно внутри здания. Тепло передаётся воде, поэтому обычный наружный агрегат на фасаде не требуется. Принцип подробно описан на странице «Как работает VENI».
Внутренний блок: проверьте будущий интерьер
Размещение нужно согласовать с мебелью, шторами, потолком и освещением. На стадии ремонта пустая стена выглядит свободной, но позже возле неё могут появиться высокий шкаф или карниз.
Перед утверждением места задайте три вопроса:
Куда будет направлен воздух относительно кровати, дивана и рабочего стола?
Останется ли доступ для очистки и обслуживания?
Не изменится ли свободное пространство после установки потолка и мебели?
Не привязывайте оборудование к черновому потолку, если его уровень ещё будет меняться. Монтажникам нужны размеры будущего готового помещения.
Технический блок: оставьте доступ, а не только нишу
Для технической части рассматривают постирочную, хозяйственную зону или отдельный шкаф. Примеры размещения собраны в разделе «VENI для квартир и домов».
В небольшой квартире подходящим вариантом может оказаться место под мойкой. Его проверяют с учётом сифона, фильтров, других подключений и свободного пространства.

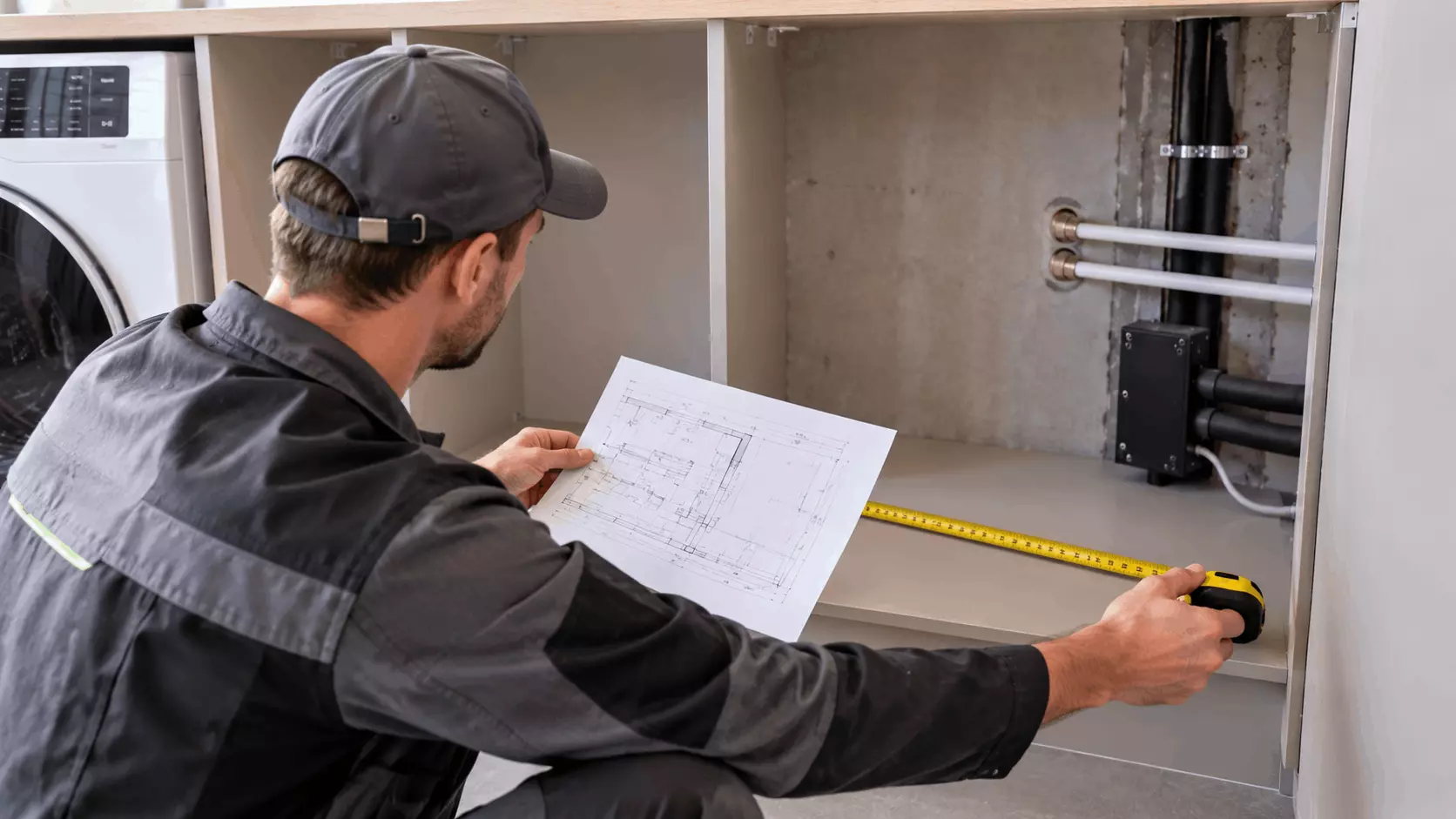

Перед заказом мебели передайте мебельщику согласованную компоновку оборудования. Важно учесть не только корпус, но и подключения, открывание дверцы, возможность осмотра и извлечения блока.
Шкаф должен помогать аккуратно разместить систему. Если для обслуживания придётся разбирать столешницу, задача решена не до конца.
Подведите холодную воду к технической зоне
В VENI водопроводная вода используется для отвода тепла в техническом блоке. Во внутренний блок кондиционера она не поступает и с хладагентом не смешивается. После теплообмена вода отводится в канализацию.
Сантехнику нужно передать точное место подключения и требования выбранной модели. Не ограничивайтесь указанием «вода где-нибудь в шкафу».
До выполнения работ уточните:
откуда подводится холодная вода;
где располагается запорная арматура;
как сохраняется доступ к ней после установки мебели;
какие требования к давлению, расходу и качеству воды предъявляет оборудование;
какие элементы подготовки воды нужны для конкретного объекта.
Размеры подключений и состав узла берут из документации и согласованной схемы. Универсальный набор «как для стиральной машины» не заменяет эти данные.
Разделите отвод воды и дренаж кондиционера
У системы есть два разных источника воды, которую нужно отводить.
Первый — технический блок VENI. Из него выходит вода, использованная для отвода тепла.
Второй — внутренний блок. При охлаждении воздуха на его теплообменнике образуется конденсат. Для него предусмотрен отдельный дренаж.
Эти маршруты нужно показать на схеме отдельно, даже если дальше они подключаются к канализации в одной технической зоне.
По дренажу внутреннего блока попросите монтажника заранее определить способ отвода и высоты. Если предполагается самотёк, маршрут должен позволять воде уходить к точке подключения. Если это невозможно, альтернативное решение выбирают до закрытия конструкций.
По обоим отводам согласуйте устройство подключения к канализации и защиту от проникновения запахов. Не оставляйте этот вопрос до установки оборудования: после отделки удобное место может оказаться недоступным.
Подготовьте холодильную трассу под выбранную систему

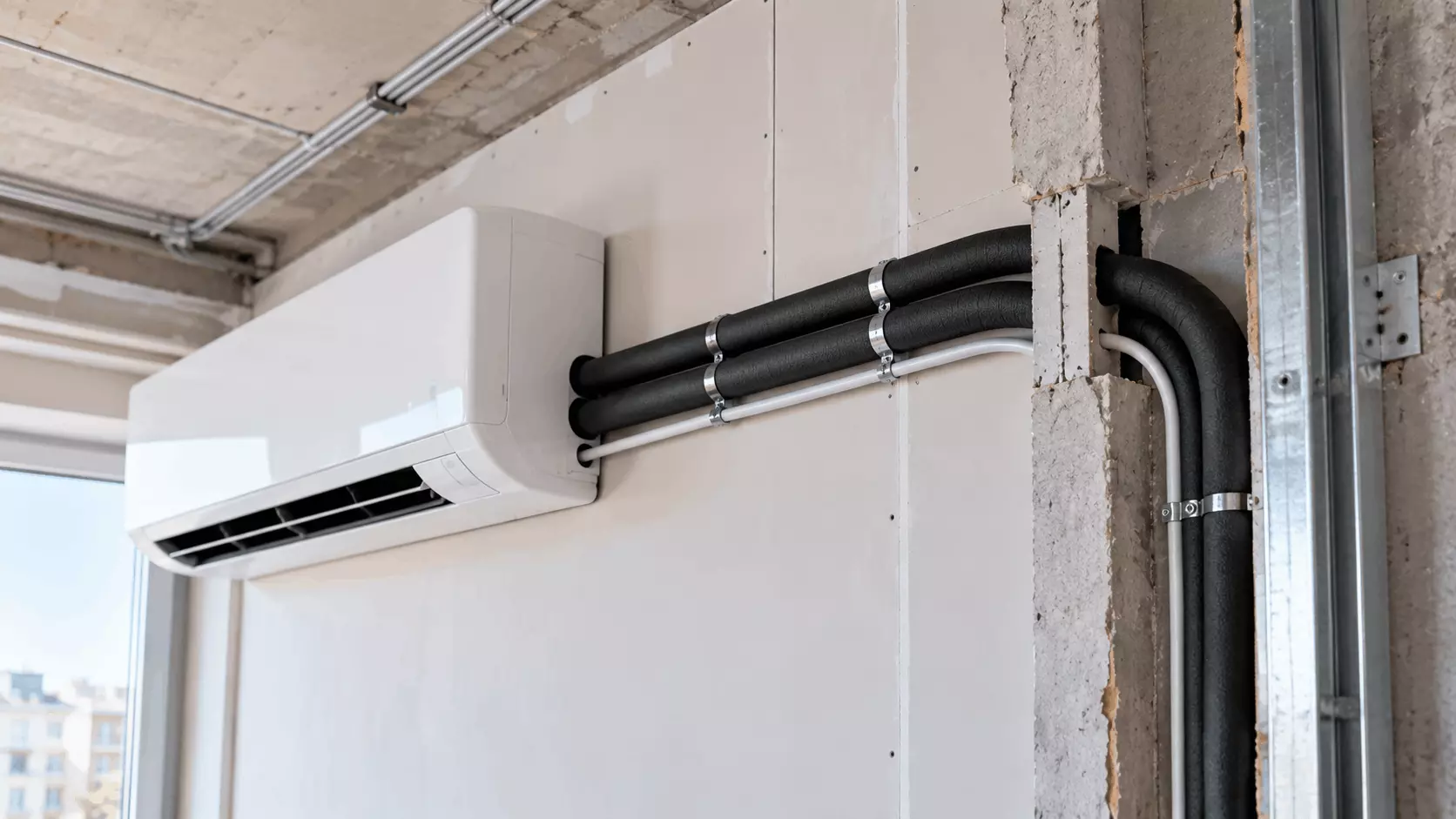

Между блоками VENI проходят две медные трубки с теплоизоляцией. По ним циркулирует хладагент. Холодильная трасса, водяные подключения и дренаж выполняют разные задачи — заменять один маршрут другим нельзя.
До закупки материалов монтажная организация должна определить параметры трассы для выбранного оборудования:
диаметры труб;
требования к теплоизоляции;
фактическую длину и перепад высот;
места проходов и поворотов;
расположение выводов возле обоих блоков.
Одновременно согласуют межблочный электрический кабель и его маршрут.
Не просите строителей проложить «что-нибудь стандартное», если модель ещё не выбрана. Такая экономия времени может закончиться проверкой и переделкой уже готовых коммуникаций.
Согласуйте электропитание до работы электрика
Вопрос «где оставить розетку?» стоит задавать после выбора оборудования и схемы подключения.
Электрику нужна информация о точке подачи питания, электрической нагрузке, кабеле, защитных устройствах и способе отключения системы. Эти параметры определяют по документации оборудования и условиям объекта.
Отдельно проверьте, не окажется ли точка подключения за неподвижной частью шкафа.
На плане полезно различать:
питание системы от электрической сети;
электрическое соединение между блоками.
Это разные участки. Наличие кабеля рядом с внутренним блоком само по себе ещё не означает, что подготовка электрики завершена.
Что передать каждому участнику ремонта
Владельцу квартиры не нужно самостоятельно проектировать подключения. Его задача — добиться, чтобы все работали по одной согласованной схеме.
| Участник | Что ему передать | Что согласовать |
| Дизайнер | Места блоков и маршруты коммуникаций | Мебель, потолки, видимые элементы и доступ |
| Строительная бригада | Привязки трасс, проходов и выводов | Какие конструкции подготавливаются и когда их можно закрывать |
| Сантехник | Схему подачи воды и обоих отводов | Точки подключения, высоты и доступ к арматуре |
| Электрик | Требования к питанию и межблочному соединению | Кабели, защиту и расположение подключений |
| Мебельщик | Компоновку технического отсека | Размеры, дверцы и возможность обслуживания |
| Монтажная организация | Актуальный план и график ремонта | Проверку подготовки, установку и запуск |
Заранее назначьте ответственного за изменения. Если шкаф перенесли или потолок опустили ниже, информация должна попасть к монтажникам до продолжения работ.
Что проверить перед закрытием стен и потолков
Самый полезный контрольный момент — когда коммуникации уже подготовлены, но ещё доступны.
Попросите монтажную организацию проверить соответствие выполненной подготовки согласованной схеме и определить необходимые проверки до закрытия конструкций.
Для владельца квартиры достаточно короткого списка:
Выводы находятся в согласованных местах и на нужной высоте.
Маршруты не конфликтуют с мебелью, светильниками и другими системами.
Трубы и теплоизоляция не повреждены последующими работами.
Предусмотрен отвод конденсата, а не только холодильная трасса.
Обслуживаемые соединения и арматура останутся доступными.
Результаты предусмотренных проверок зафиксированы.
Скрываемые участки сфотографированы с привязкой к размерам.
Фотографии не заменяют проверку герметичности или работоспособности. Зато позже помогут понять, где проходит трасса и где нельзя бездумно сверлить под новую полку.
Подготовить коммуникации можно раньше, чем установить оборудование
Ремонт и установка кондиционера не обязательно должны завершаться в один день. На этапе ремонта можно подготовить трассу и подключения, а установку блоков и запуск согласовать с готовностью помещения. Такой порядок предусмотрен в процессе монтажа VENI.
Главное — заранее определить, кто принимает подготовку, кто защищает выводы на время дальнейших работ и когда монтажники возвращаются на объект.
Отправьте план квартиры специалистам VENI до прокладки коммуникаций и заказа мебели для технической зоны. Укажите стадию ремонта и сроки ближайших работ. Тогда размещение системы можно будет согласовать вовремя — пока изменения делаются на плане, а не на свежеокрашенной стене.
