Обычная сплит-система
- Наружный блок на фасаде
- Есть
- Где находится техническая часть
- Снаружи здания
- Отвод тепла
- Через наружный блок
- Что находится в комнате
- Внутренний блок
- Тип системы
- Стационарная
ПРИНЦИП РАБОТЫ VENI

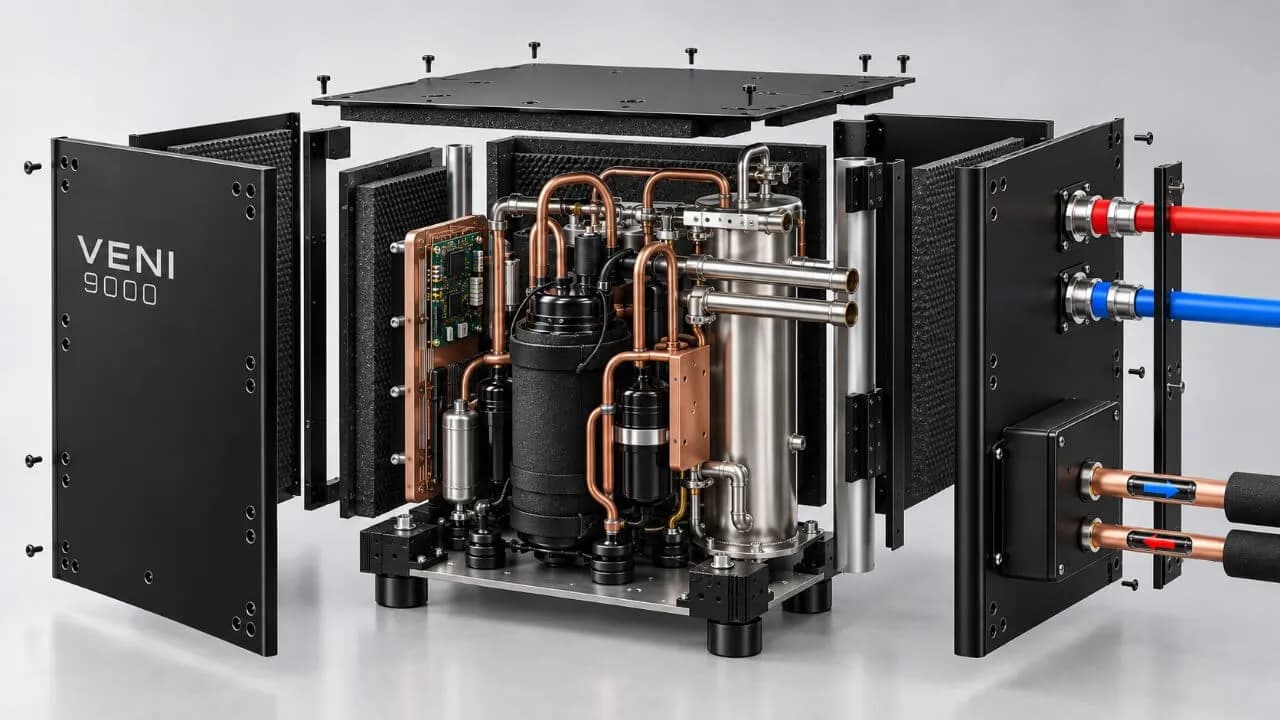

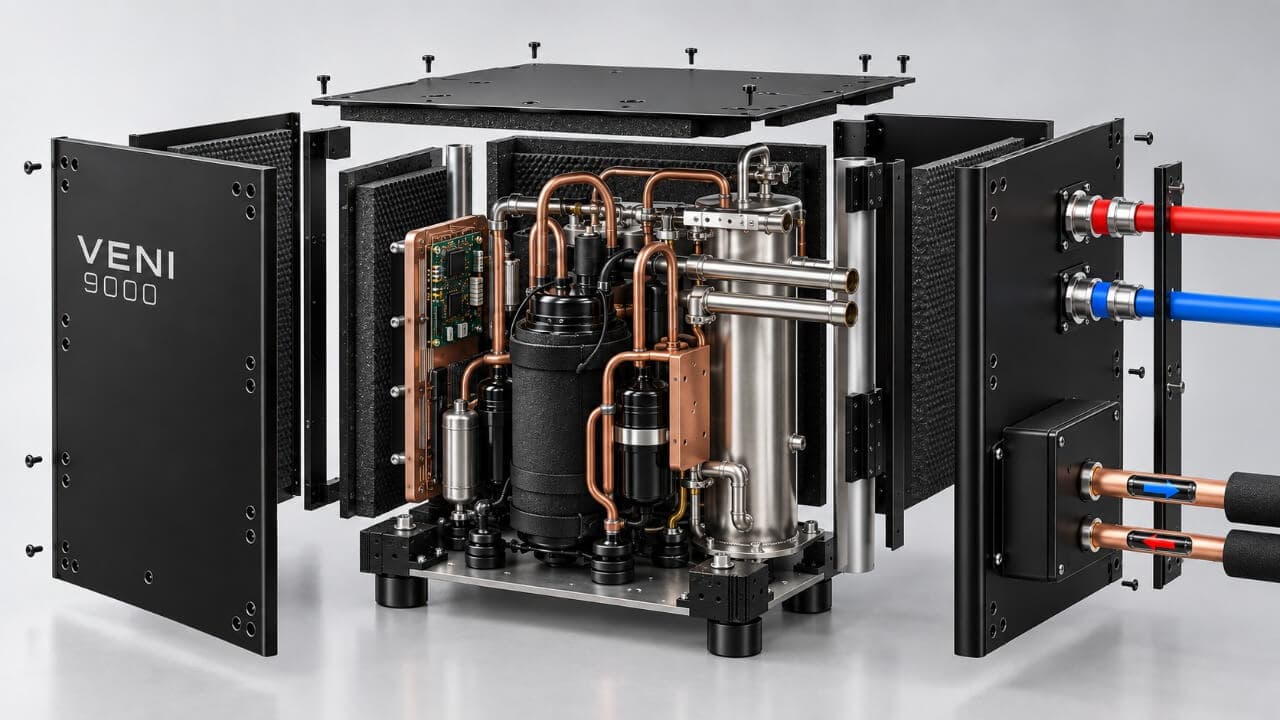

Как работает кондиционер без наружного блока VENI
Привычная прохлада в комнате. Другой способ отвода тепла.
В комнате работает привычный внутренний блок кондиционера. Отдельный технический блок VENI размещается внутри здания и передаёт тепло воде. Два блока соединены холодильной трассой — поэтому для охлаждения не нужен обычный наружный блок на фасаде.

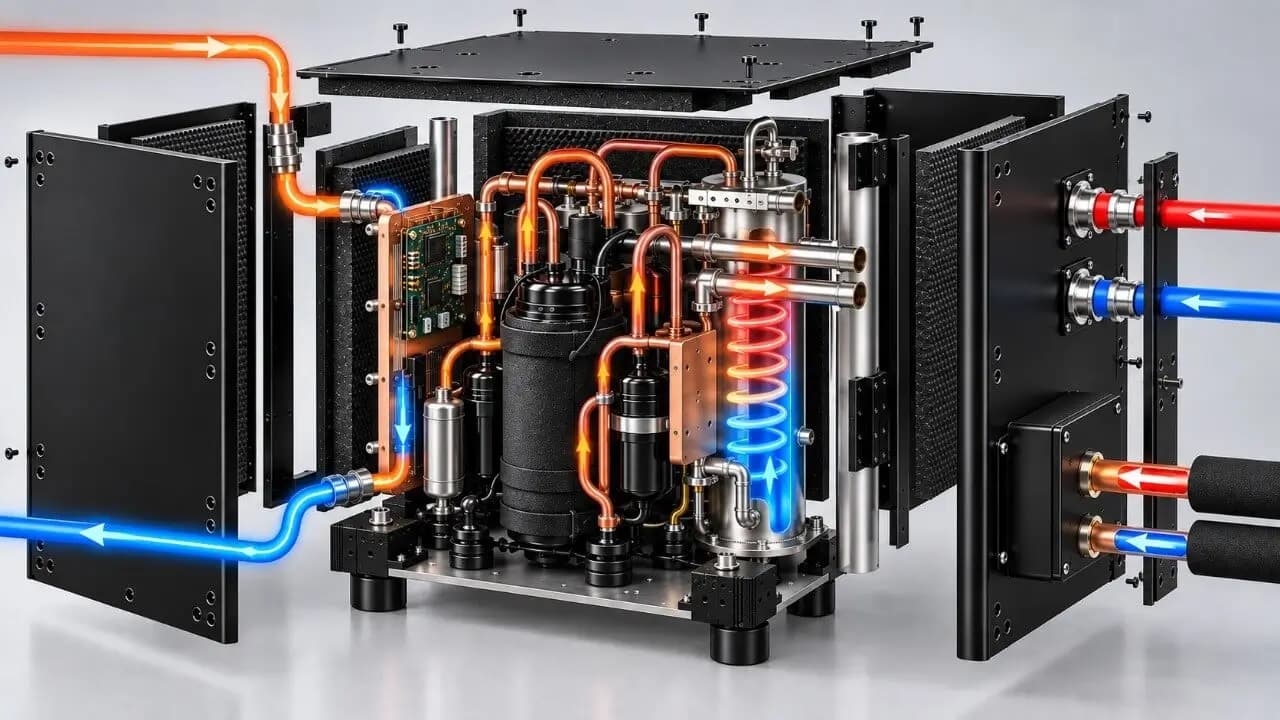

Принцип работы VENI — в четырёх шагах
1

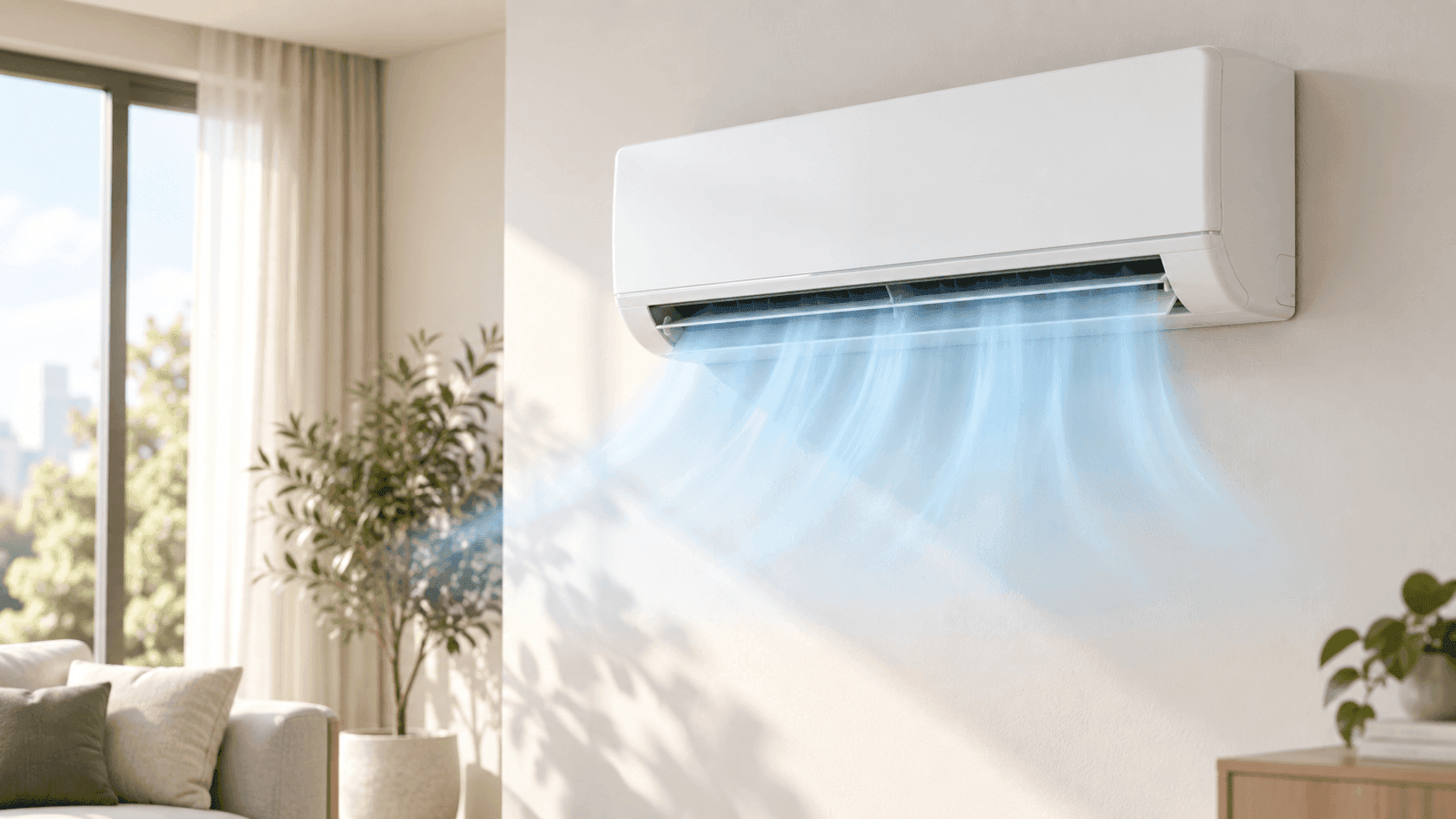

Охлаждает помещение
Охлаждает помещение Внутренний блок забирает тепло из воздуха.
2

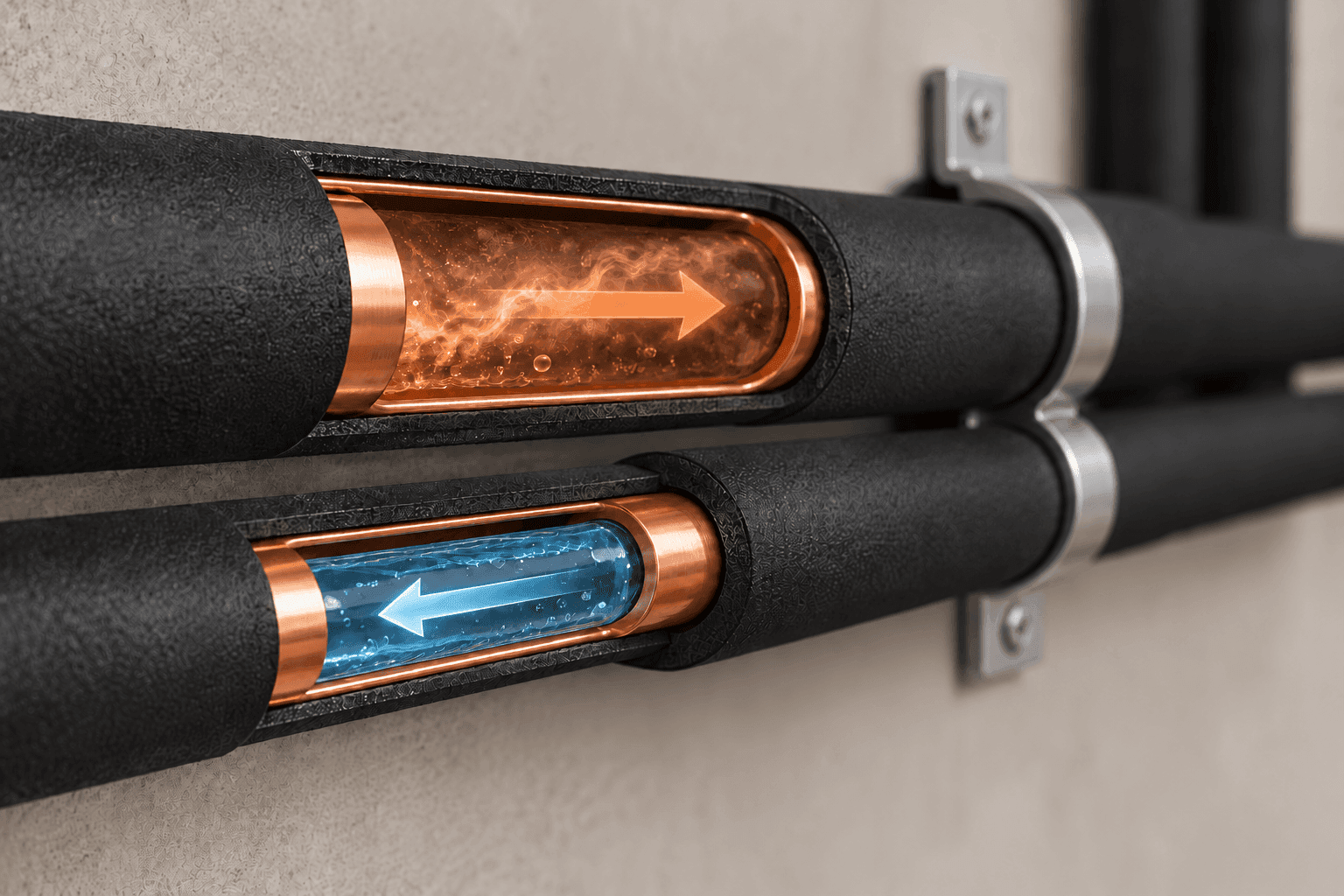

Две медные трубки
Переносит тепло Хладагент по двум медным трубкам поступает в VENI.
3

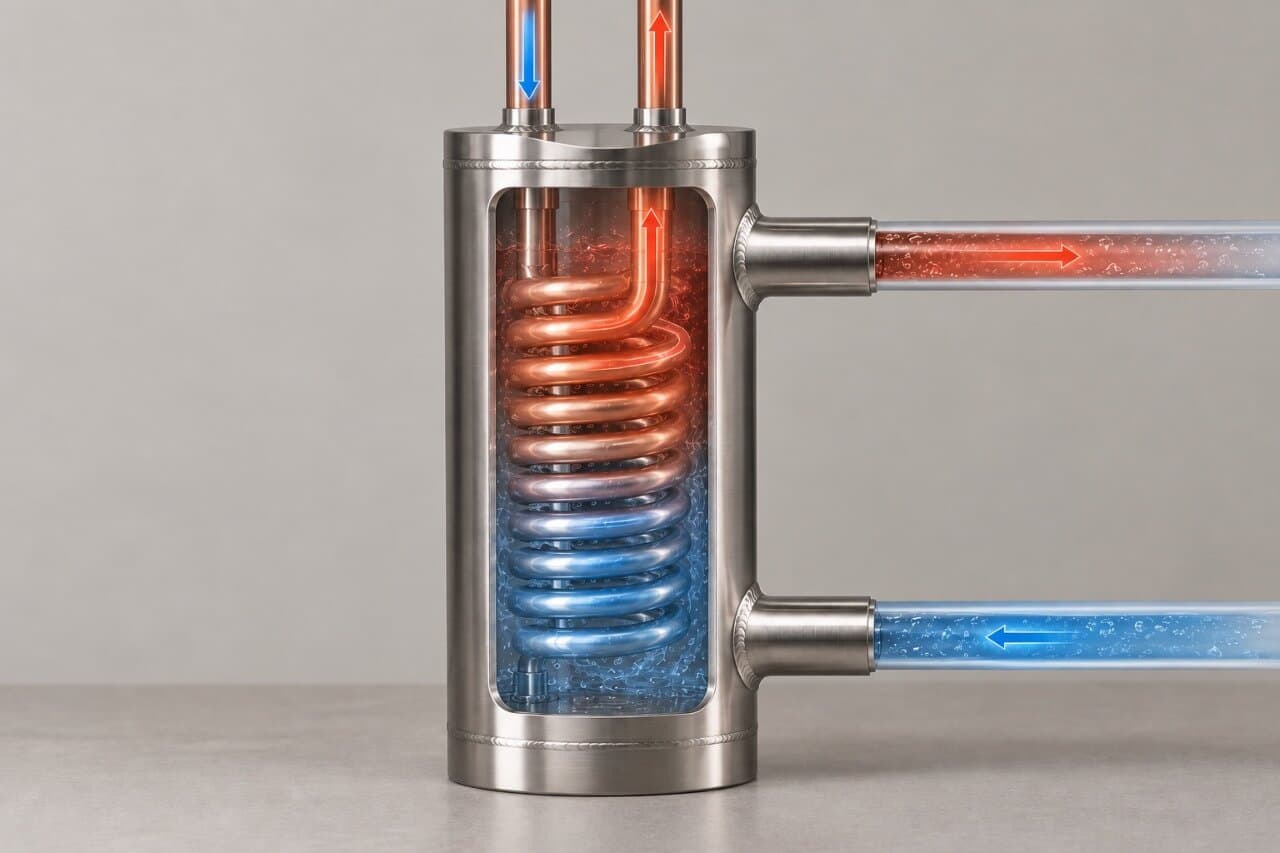

Технический блок VENI
Передаёт тепло воде Внутри VENI тепло от хладагента переходит в водяной контур.
4

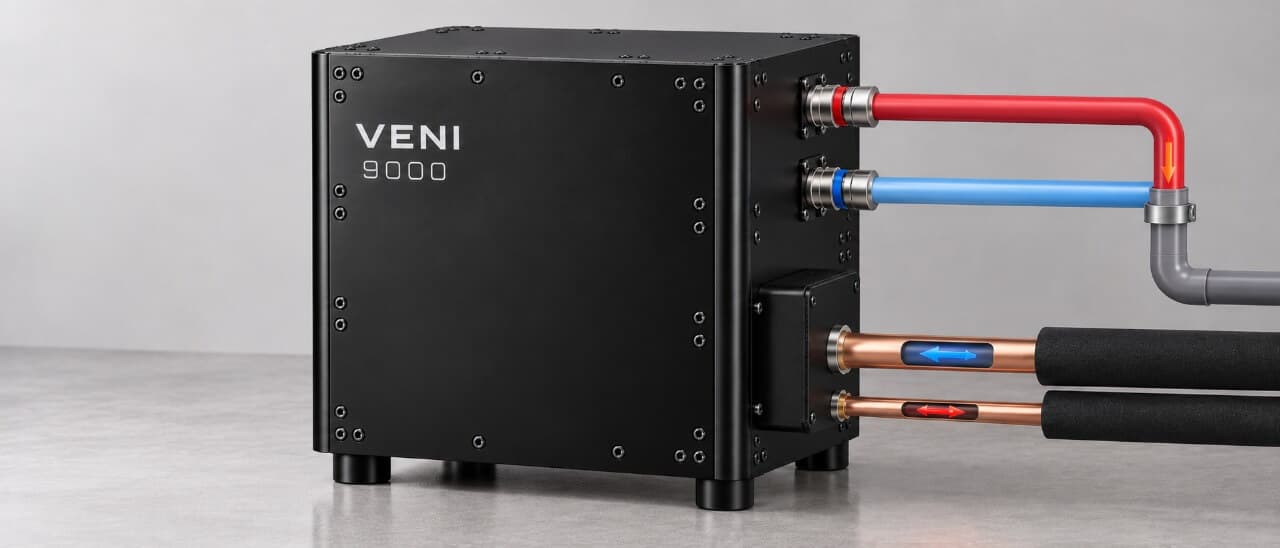

Водяной контур
Отводит тепло Нагретая вода уносит тепло из помещения. Наружный блок не нужен.
Зачем VENI нужна вода и куда она уходит
Вода принимает тепло в техническом блоке
В обычной сплит-системе тепло отдаётся уличному воздуху через наружный блок. В VENI эту задачу выполняет водоохлаждаемый конденсатор — теплообменник внутри технического блока. Холодная вода поступает из водопровода, принимает тепло и отводится в канализацию. Вода и хладагент движутся по раздельным каналам и не смешиваются. Водопроводная вода не подаётся во внутренний блок кондиционера. Образующийся в нём конденсат отводится отдельно. При установке предусматриваются оба слива и необходимые подключения.
Что устройство VENI даёт вашему помещению
Без наружного блока на фасаде
Для отвода тепла не требуется размещать обычный наружный блок снаружи здания. Это открывает возможность охлаждения там, где его установка ограничена.
Техническая часть отдельно от комнаты
Компрессор находится в техническом блоке VENI. В комнате остаётся привычный внутренний блок кондиционера.
Внутренний блок под интерьер
Можно подобрать совместимое настенное, канальное, кассетное или колонное исполнение — с учётом дизайна и назначения помещения.
Гибкость размещения
Блоки можно расположить в разных помещениях. Места установки выбирают с учётом допустимой длины трассы, перепада высот и подключений.
Стационарное охлаждение
Система устанавливается постоянно и позволяет управлять температурой в помещении. Переносить прибор и выводить воздушный рукав в окно не нужно.
Обслуживание внутри здания
Технический блок доступен из помещения. При установке заранее предусматривают удобный подход для осмотра и обслуживания.
Проверенный принцип. Исполнение VENI
В основе VENI — привычный холодильный цикл и водяное охлаждение конденсатора. Такой способ передачи тепла применяется в промышленной, коммерческой и морской климатической технике. В VENI он реализован для помещений, где нужен кондиционер без наружного блока на фасаде.
- Привычный холодильный цикл. Воздух отдаёт тепло хладагенту, который переносит его к конденсатору.
- Промышленное применение. Водоохлаждаемые конденсаторы используются в холодильных установках для зданий и технологических процессов.
- Морское кондиционирование. В системах для яхт и судов вода также применяется для отвода тепла. Конструкция оборудования отличается, принцип теплообмена общий.
- Проверка каждого VENI. Каждый технический блок проходит испытания и контроль работы перед передачей клиенту.
- Гарантия 5 лет. На оборудование VENI действует пятилетняя гарантия в соответствии с гарантийными условиями.
Технические особенности
- Хладагент: R32
- Электропитание: 220 В / 50 Гц
- Холодильная трасса: до 25 м
- Перепад высот между блоками: до 10 м
- Режим текущей линейки: охлаждение
- Совместимые внутренние блоки: настенные, канальные, кассетные, колонные
Чем VENI отличается от сплит-системы и моноблока
Настенный моноблок
- Наружный блок на фасаде
- Нет
- Где находится техническая часть
- В корпусе в помещении
- Отвод тепла
- Через воздухообмен с улицей
- Что находится в комнате
- Моноблок целиком
- Тип системы
- Стационарная
Без наружного блока
VENI
- Наружный блок на фасаде
- Нет
- Где находится техническая часть
- В отдельном техническом блоке внутри помещения
- Отвод тепла
- Через водяной контур
- Что находится в комнате
- Привычный внутренний блок кондиционера
- Тип системы
- Стационарная
Как выбрать модель кондиционера VENI
В линейке VENI — модели 9000, 12000, 18000 и 24000. Подходящую модель выбирают по тепловой нагрузке: площадь даёт первоначальный ориентир, а точный расчёт учитывает особенности помещения и его использования.
Площадь и высота помещения
Размеры помещения помогают оценить исходную потребность в охлаждении. Высокие потолки учитываются при расчёте вместе с другими теплопритоками.
Остекление и солнце
Большие окна и солнечная сторона увеличивают поступление тепла. Учитываем остекление, ориентацию окон и защиту от солнца.
Люди и оборудование
Люди, освещение и работающая техника выделяют тепло. Для офиса, салона или серверной эта нагрузка особенно важна.
Назначение и режим работы
Спальня, ресторанный зал и техническая комната используют охлаждение по-разному. Подбор учитывает график работы и ожидаемую загрузку.
Частые вопросы
Поступает ли водопроводная вода во внутренний блок кондиционера?
Нет. Водопроводная вода используется только в техническом блоке VENI для отвода тепла. Внутренний блок соединён с ним холодильной трассой, по которой циркулирует хладагент R32. При охлаждении воздуха на теплообменнике внутреннего блока может образовываться конденсат — для него предусматривается отдельный слив.
Где разместить технический блок и как далеко от комнаты?
В подходящей хозяйственной, служебной или технической зоне внутри здания. Для него нужны холодная вода, канализация, электропитание и доступ для обслуживания. Максимальная длина холодильной трассы текущей линейки — до 25 м, перепад высот между блоками — до 10 м. Конкретный маршрут проверяется при подборе и монтаже.
Сколько воды расходует VENI?
Расход зависит от модели, тепловой нагрузки и температуры входящей воды. Для VENI 9000 указан диапазон 0,3–2 л/мин, причём 2 л/мин — максимальный пиковый расход. При небольшой нагрузке и поддержании температуры расход может снижаться. Затраты на работу рассчитываем с учётом вашего режима использования, тарифов на воду, водоотведение и электричество.
Что будет слышно в комнате?
В комнате работает обычный внутренний блок кондиционера. Его шум зависит от выбранной модели и скорости вентилятора. Для спальни или кабинета подбираем подходящий вариант. Компрессор находится в отдельном техническом блоке VENI; место установки выбираем с учётом звука и передачи вибрации.
Можно ли установить VENI после ремонта?
Да, можно. Сначала определяем места для обоих блоков и маршруты коммуникаций. Затем объясняем, какие работы потребуются и что останется на виду. При готовом ремонте способ прокладки выбирают с учётом отделки и планировки; во время ремонта коммуникации проще заранее скрыть.
Какие внутренние блоки подходят для VENI?
Можно подобрать совместимые настенные, канальные, кассетные и колонные блоки. Исполнение выбирают по мощности, интерьеру и условиям монтажа. Совместимость конкретной модели проверяется при подборе системы — подключение любого внутреннего блока без такой проверки не предполагается.
Как обслуживать систему?
По принципу обслуживание похоже на обслуживание обычного кондиционера: проверяют внутренний блок и технический блок VENI. Базовый ориентир — ежегодное обслуживание, а при интенсивной работе или запылённости оно может требоваться чаще. Фильтры внутреннего блока очищают по инструкции. Доступ к оборудованию предусматриваем ещё при установке.
Как проверяется VENI и какая действует гарантия?
Каждый технический блок VENI проходит испытания и контроль работы перед передачей клиенту. На оборудование VENI действует гарантия 5 лет. Объём гарантийных обязательств и условия обслуживания указаны в гарантийной документации.
