В гостиной хочется видеть красивый интерьер, в спальне — спокойно отдыхать. Техническому оборудованию лучше найти место, где оно не будет занимать жилое пространство и мешать повседневным делам.

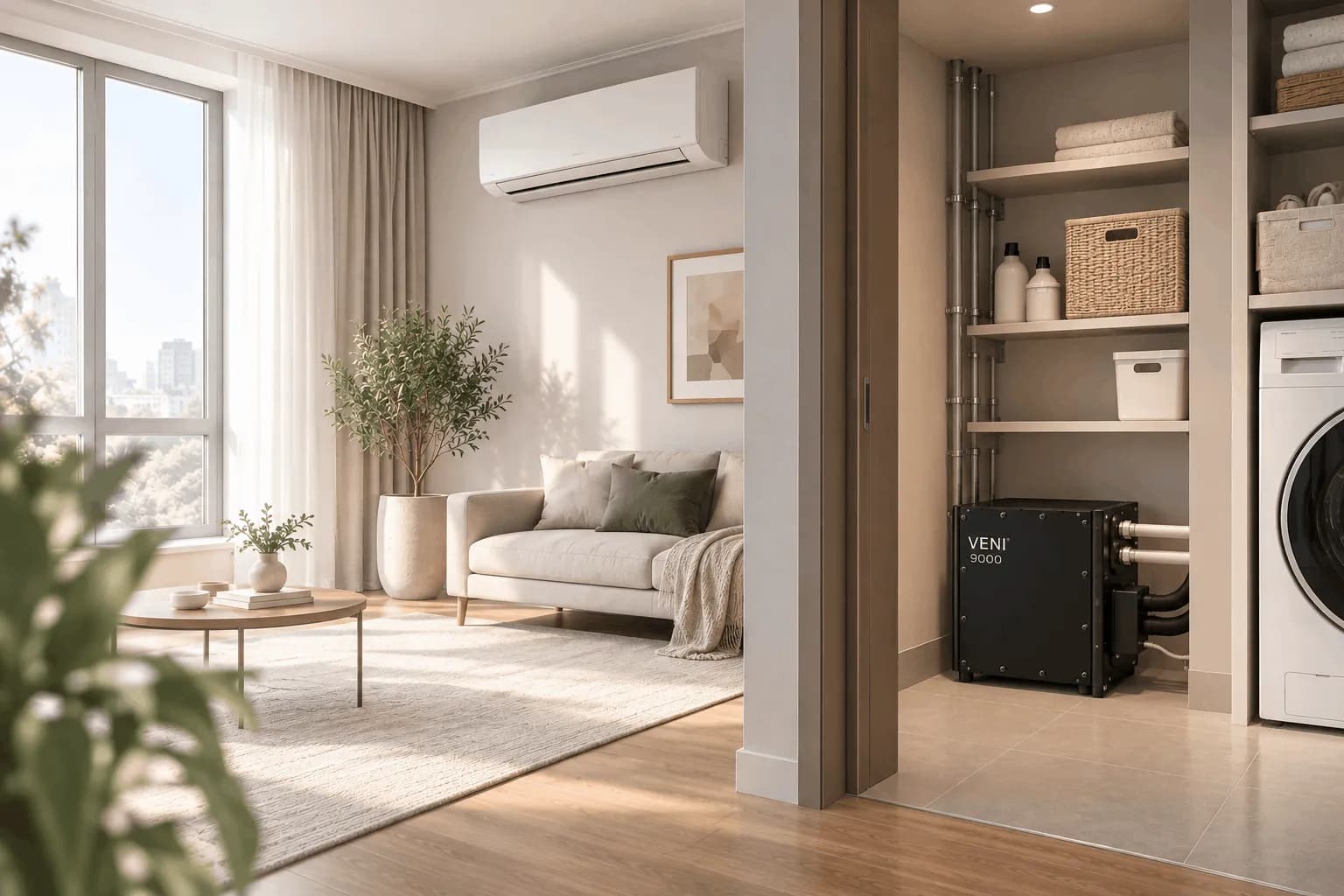

У VENI это разделение предусмотрено самой конструкцией. В комнате устанавливается привычный внутренний блок кондиционера, а отдельный технический блок размещается в хозяйственной зоне: под мойкой, в постирочной, шкафу или подготовленной нише. Оба блока находятся внутри здания. Наружный блок на фасаде не нужен.
Как выбрать подходящее место? Начать стоит с плана квартиры. На нём нужно найти две точки для оборудования и понятный путь между ними. Тогда кондиционер будет удобно использовать, коммуникации получится аккуратно провести, а для обслуживания не придётся разбирать половину кухни.
Два блока — две задачи
Внутренний блок забирает тепло из воздуха комнаты. Технический блок VENI содержит компрессорную часть системы и передаёт тепло воде, которая затем отводится в канализацию.
Между блоками прокладывают холодильную трассу — две медные трубки в теплоизоляции — и электрическое соединение по схеме оборудования. Для внутреннего блока отдельно предусматривают отвод конденсата, для технического — холодную воду, отвод нагретой воды и электропитание.
Поэтому место установки выбирают сразу для всей системы.
| Что размещаем | Где рассматриваем установку | Что важно |
| Внутренний блок кондиционера | В комнате, которую нужно охлаждать | Распределение воздуха, мебель, доступ к фильтрам |
| Технический блок VENI | В хозяйственной или технической зоне | Подключения, размеры отсека, обслуживание |
| Коммуникации | По согласованному маршруту между помещениями | Возможность прокладки с учётом конструкций и отделки |
Подробнее устройство системы показано на странице «Как работает VENI».

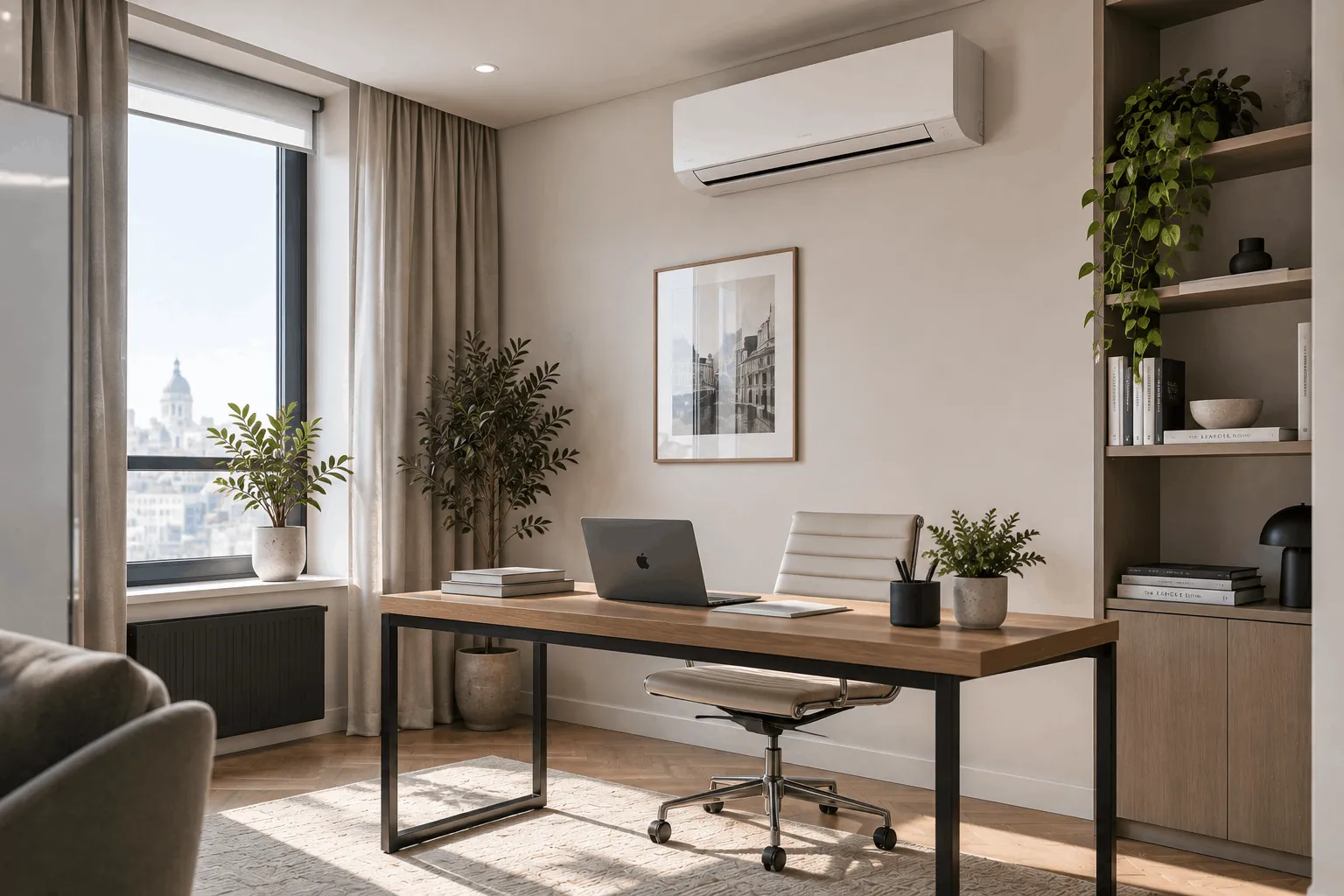

Где установить внутренний блок кондиционера
Хорошее место для внутреннего блока — то, из которого воздух свободно распределяется по комнате, а сам кондиционер вписывается в её обычную жизнь.
Прежде чем выбирать стену, посмотрите, где будут стоять кровать, диван и рабочий стол. Продумайте положение штор, высоких шкафов и потолочных конструкций. Мебель и плотные занавески не должны перекрывать забор и выход воздуха: такие препятствия мешают его распределению. Источник — Daikin.
В спальне стоит выбрать положение, при котором основной поток не будет постоянно направлен на спящего человека. Учитывают расположение кровати и возможности регулировки жалюзи конкретной модели.
В гостиной важно охлаждать используемую часть комнаты, сохранив свободное движение воздуха. Красивое место над шкафом может оказаться неудачным, если шкаф перекрывает поток или мешает обслуживанию.
В кабинете проверяют направление воздуха относительно рабочего кресла. Кондиционер должен создавать комфорт на протяжении рабочего дня.
Расстояния до потолка и соседних конструкций определяют по инструкции выбранного внутреннего блока. Заодно проверяют, получится ли открыть его крышку и вынуть фильтры после установки мебели.
Размещение кондиционера в коридоре не стоит автоматически считать решением для всех комнат. Закрытые двери и повороты ограничивают перенос охлаждённого воздуха. Если прохлада нужна в нескольких изолированных помещениях, схему подбирают под эту задачу.
Где разместить технический блок VENI

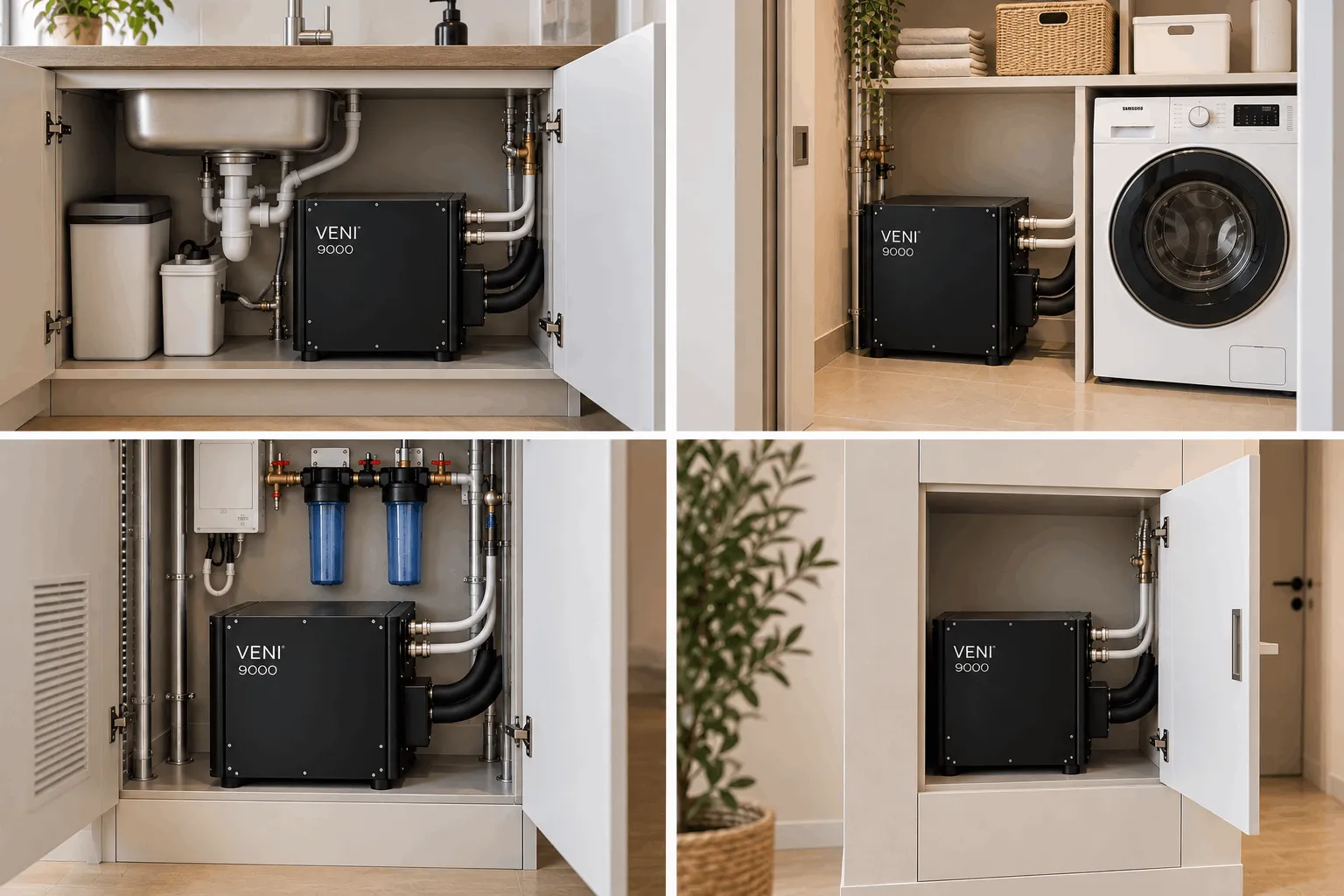

Для технического блока обычно рассматривают четыре варианта. Выбор зависит от планировки: в небольшой квартире удобнее может оказаться пространство под мойкой, а в квартире с постирочной — отдельный технический отсек рядом со стиральной машиной.
Под кухонной или хозяйственной мойкой
Это один из первых вариантов, который стоит проверить, когда свободного места немного. Вода и канализация находятся рядом, а блок можно скрыть за мебельным фасадом.
Оценивать нужно свободный объём внутри шкафа после размещения всей сантехники. Чаша мойки, сифон, фильтр питьевой воды, измельчитель и выдвижные корзины могут занимать значительную часть пространства.
Проверьте не только то, помещается ли корпус. Должно остаться место для подключений, доступа к кранам и обслуживания оборудования. Нужно также понимать, откуда подойдёт холодильная трасса.
Если кухня ещё проектируется, расположение VENI лучше передать мебельщику до изготовления шкафа. Так оборудование, сифон и остальные элементы можно сразу разместить удобно.
В постирочной, рядом со стиральной машиной
Постирочная позволяет собрать инженерное оборудование в одной зоне. VENI можно установить в собственном отсеке или на отдельном предусмотренном основании.
При этом стиральной машиной должно быть удобно пользоваться: полностью открывать люк, загружать бельё, доставать лоток. Её также должно быть возможно выдвинуть для ремонта или замены.
Технический блок размещают так, чтобы оба устройства обслуживались независимо. Ставить VENI перед машиной или использовать её корпус как основание — неудачная организация пространства.

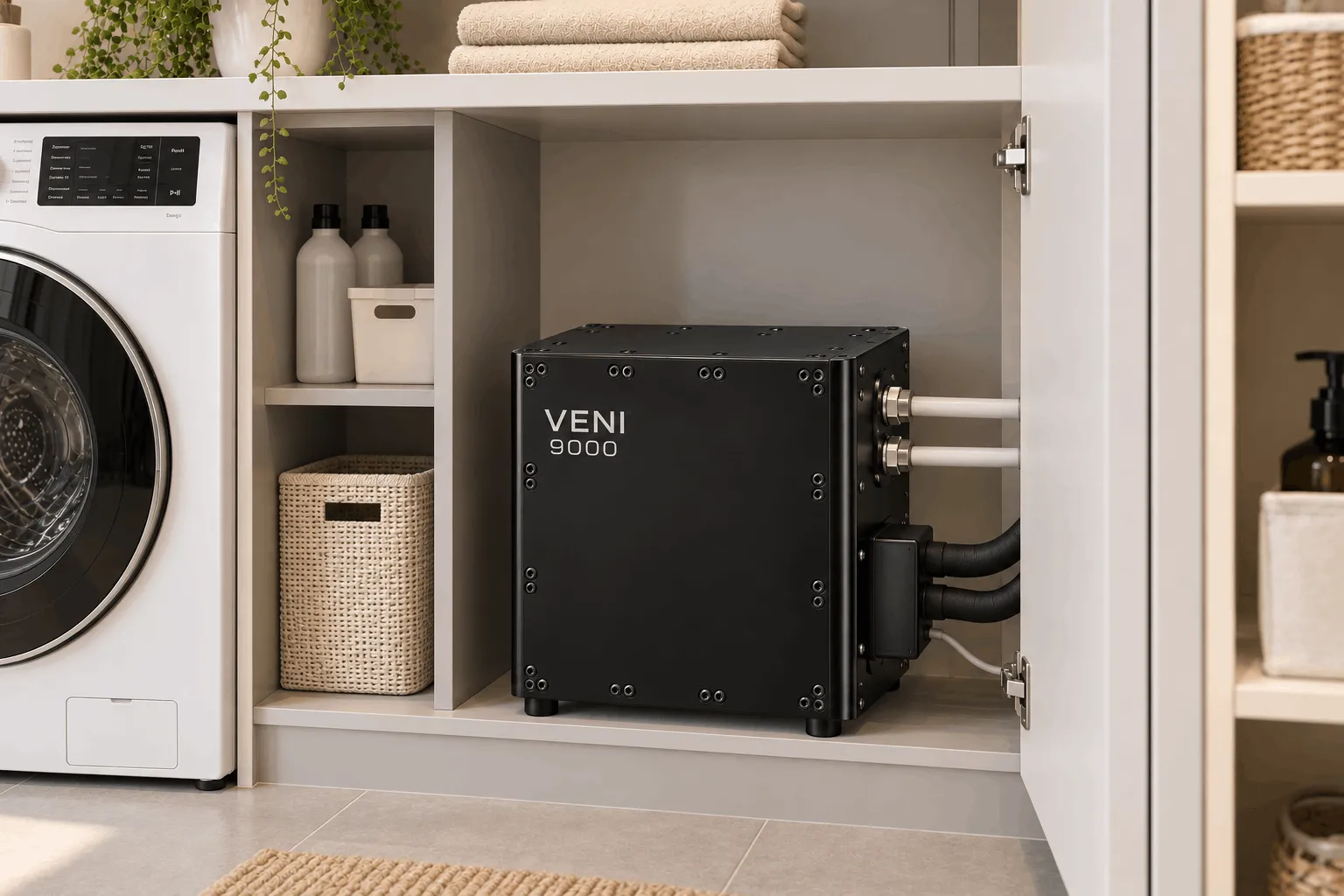

В хозяйственном или техническом шкафу
Отдельная секция встроенного шкафа помогает сохранить спокойный интерьер. Снаружи виден обычный мебельный фасад, за ним находится оборудованная техническая зона.
Шкаф может располагаться в коридоре, кухне или постирочной. Главное — возможность подвести коммуникации и сохранить доступ к VENI.
Если рядом находятся фильтры, коллекторы или другое оборудование, каждое устройство должно оставаться доступным. Технический отсек лучше сразу отделить от хранения одежды, обуви и бытовых вещей.
Размеры секции, основания, проёма и необходимые условия внутри шкафа согласуют для выбранной модели до изготовления мебели.
В подготовленной нише
Ниша удобна, когда для оборудования можно заранее выделить отдельное место. Её закрывают открывающейся дверцей или съёмной панелью.
Здесь важен размер не только внутреннего пространства, но и самого проёма. Через него нужно получить доступ к соединениям и при необходимости извлечь блок.
Красивый маленький люк, через который видно лишь переднюю панель, ещё не обеспечивает полноценного обслуживания.
Какой вариант подойдёт вашей квартире
| Место | Чем удобно | Что проверить в первую очередь |
| Под мойкой | Вода и канализация рядом, используется хозяйственное пространство | Сколько места остаётся после установки сантехники |
| В постирочной | Оборудование собрано в отдельной зоне | Независимый доступ к VENI и стиральной машине |
| В техническом шкафу | Блок скрыт мебельным фасадом | Возможность подвести коммуникации и обслуживать соединения |
| В нише | Место можно подготовить под выбранную модель | Размер проёма, основания и сервисного пространства |
Лучшее место — то, где сходятся три условия: блок удобно подключить, трассу можно аккуратно провести, оборудование остаётся доступным.
Самый просторный шкаф не всегда выигрывает. Небольшая техническая зона рядом с подходящими коммуникациями может дать более простую и аккуратную схему.
Если выбираете между несколькими местами, пришлите план квартиры и фотографии специалисту VENI. На плане проще сравнить варианты до заказа мебели и начала работ.
Почему важно заранее выбрать маршрут между блоками
Представим: внутренний блок идеально встаёт на стене спальни, а технический свободно помещается под кухонной мойкой. Но между ними — коридор, несколько проёмов и готовая встроенная мебель.
По отдельности обе точки удобны. Теперь нужно понять, как их соединить.

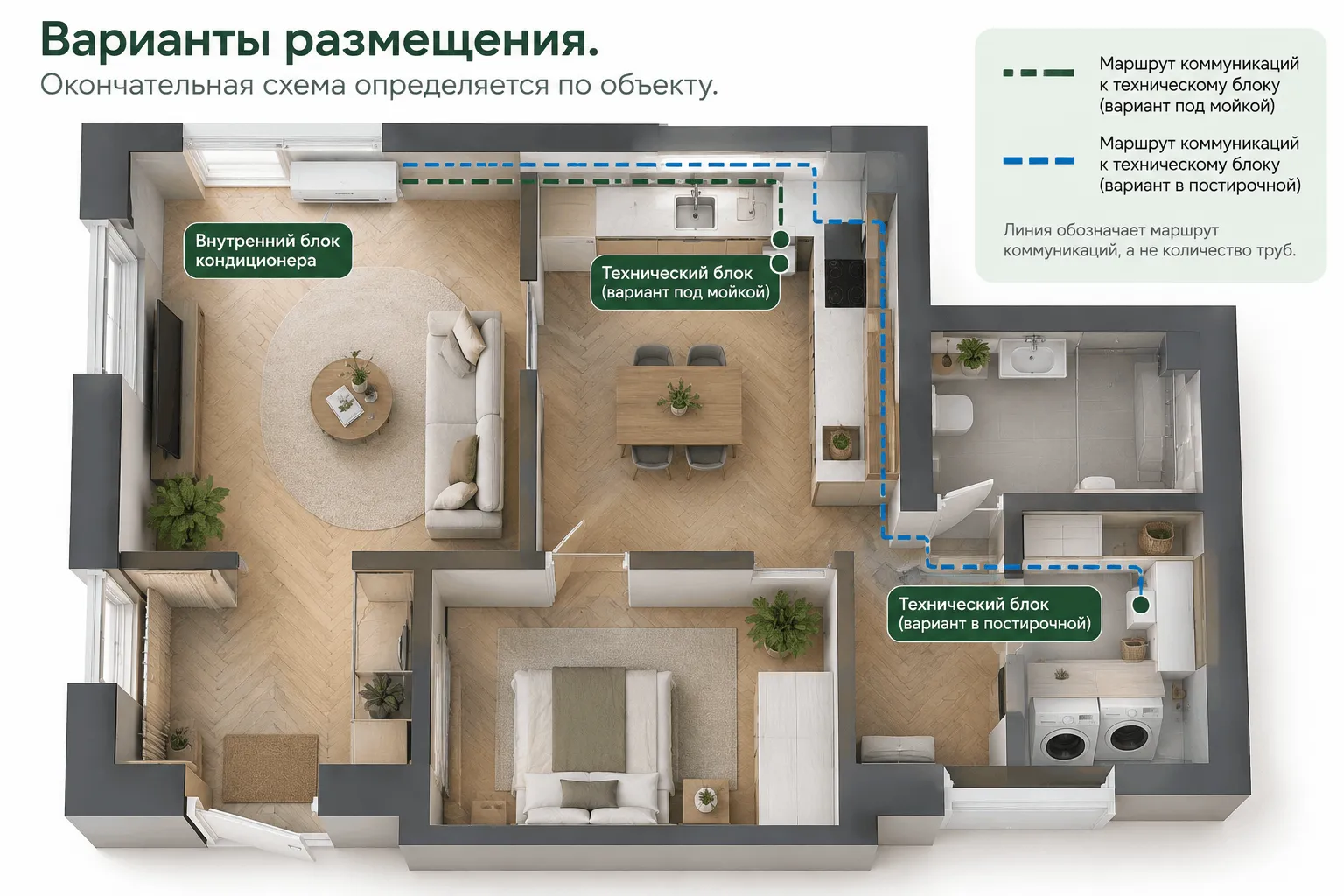

Иногда небольшое смещение внутреннего блока делает маршрут заметно проще. В другом случае удобнее выделить техническую секцию в постирочной. Поэтому сначала сравнивают несколько схем, а уже затем закрепляют места оборудования.
Во время ремонта коммуникации можно разместить в предусмотренных проектом конструкциях до чистовой отделки. В готовом интерьере рассматривают доступные технические зоны, мебельные пространства и декоративный короб.
Особое внимание уделяют отводу конденсата от внутреннего блока. Его маршрут рассчитывают отдельно от холодильной трассы. Для самотёчного отвода нужен соответствующий уклон; если организовать его не получается, рассматривают подходящую дренажную помпу. Этот вопрос решают при выборе места, а не после установки кондиционера. Источник — Daikin.
Дренаж внутреннего блока не следует путать с отводом нагретой воды от VENI: это разные подключения.
Если отделка уже завершена, подробности разобраны в статье «Можно ли установить кондиционер без наружного блока после завершения ремонта».
Сколько места оставить вокруг VENI
Ориентироваться только на габариты корпуса недостаточно. Для установки требуется пространство под оборудование, подключения и обслуживание.
До изготовления шкафа или ниши нужно проверить:
внутренние размеры отсека с учётом петель, полок и сантехники;
расположение труб и кабеля, место для их подключения;
доступ к кранам и соединениям;
возможность осмотра и обслуживания блока;
возможность извлечь оборудование через проём.
Размер корпуса и размер технического отсека — разные величины. Поэтому мебель проектируют под выбранную модель и согласованную схему установки.
Характеристики оборудования можно посмотреть в каталоге моделей VENI. Требуемые монтажные и сервисные зазоры уточняют для конкретного решения.
Простая бытовая проверка: после установки блока дверца должна открываться, проход оставаться свободным, а соседней техникой должно быть так же удобно пользоваться, как раньше.
Когда согласовать размещение с дизайнером и строителями
Если ремонт только начинается, определите места обоих блоков до заказа встроенной мебели и закрытия стен и потолков.
Дизайнеру и строительной бригаде понадобятся:
Место внутреннего блока с учётом мебели и потолка.
Место и размеры технического отсека.
Маршрут холодильной трассы и электрического соединения.
Маршрут отвода конденсата.
Точки холодной воды, канализации и электропитания.
Условия доступа к оборудованию.
Так кондиционирование становится частью проекта квартиры. Мебель, отделка и инженерные коммуникации сразу согласованы между собой.
Если ремонт уже готов, начинают с обмеров существующих зон. Свободное место иногда находится после переноса полки или выделения отдельной секции, но объём изменений лучше определить заранее.
Порядок работ описан на странице «Монтаж VENI».
Подберём место для VENI по плану вашей квартиры
Чтобы начать подбор, не нужно самостоятельно разбираться во всех соединениях и искать единственную правильную точку.
Подготовьте план квартиры и несколько фотографий: комнаты, которую нужно охлаждать, пространства под мойкой, постирочной, шкафов или ниш. Если возможно, укажите их внутренние размеры. Также полезно знать, где находятся вода и канализация, завершён ли ремонт и какую отделку важно сохранить.
По этим данным можно предварительно сравнить варианты размещения, а после проверки условий на объекте — согласовать рабочую схему.

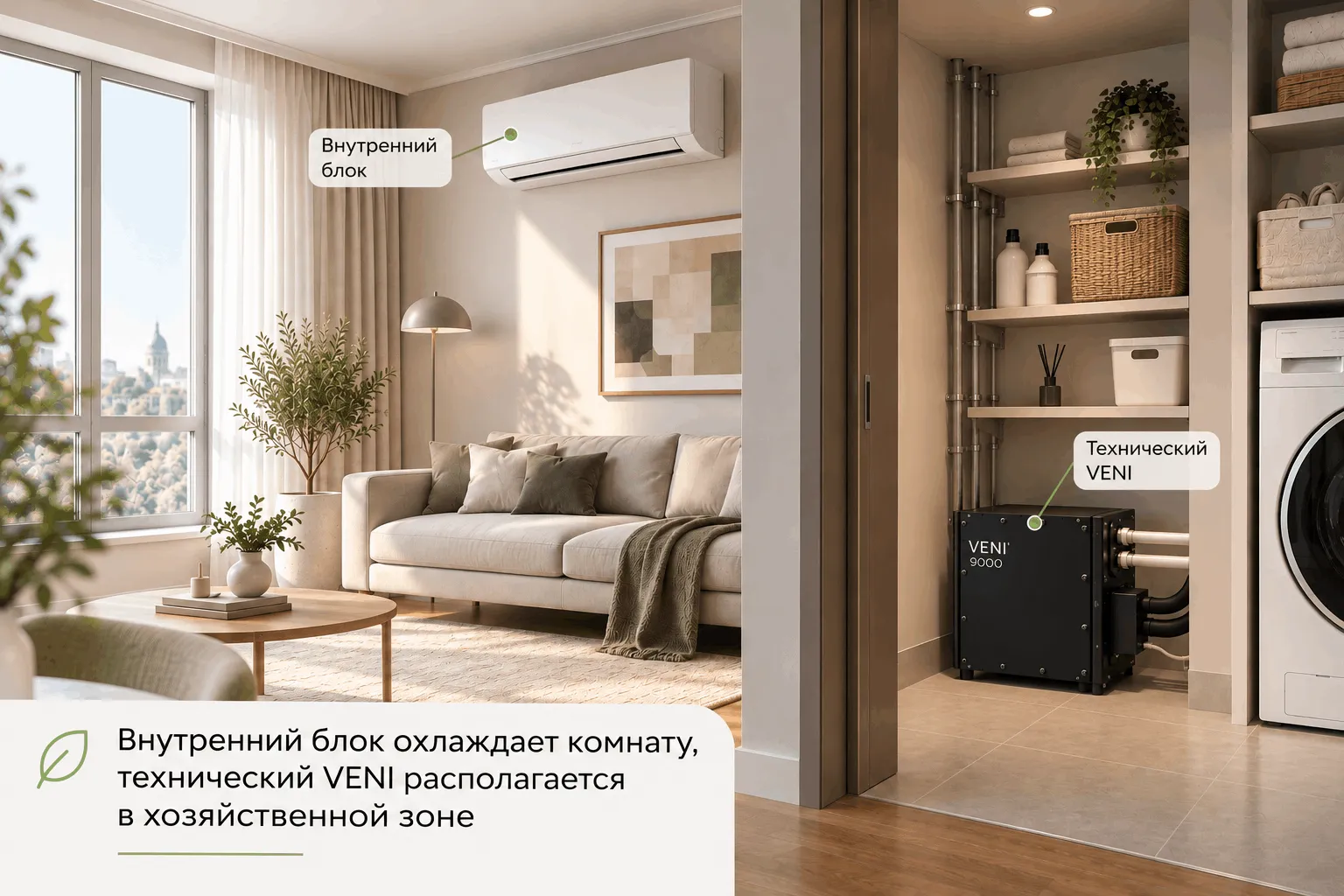

Цель — встроить кондиционирование в квартиру так, чтобы прохладой было удобно пользоваться каждый день. Внутренний блок занимает подходящее место в комнате, технический VENI размещается в хозяйственной зоне, а мебель, проходы и доступ к оборудованию остаются удобными.
