В комнате становится прохладнее, а на фасаде ничего не установлено. Возникает закономерный вопрос: куда кондиционер отдаёт тепло?
В системе VENI тепло из комнаты передаётся воде в отдельном техническом блоке. Нагретая вода отводится в канализацию — поэтому для охлаждения не нужен обычный наружный блок на фасаде.

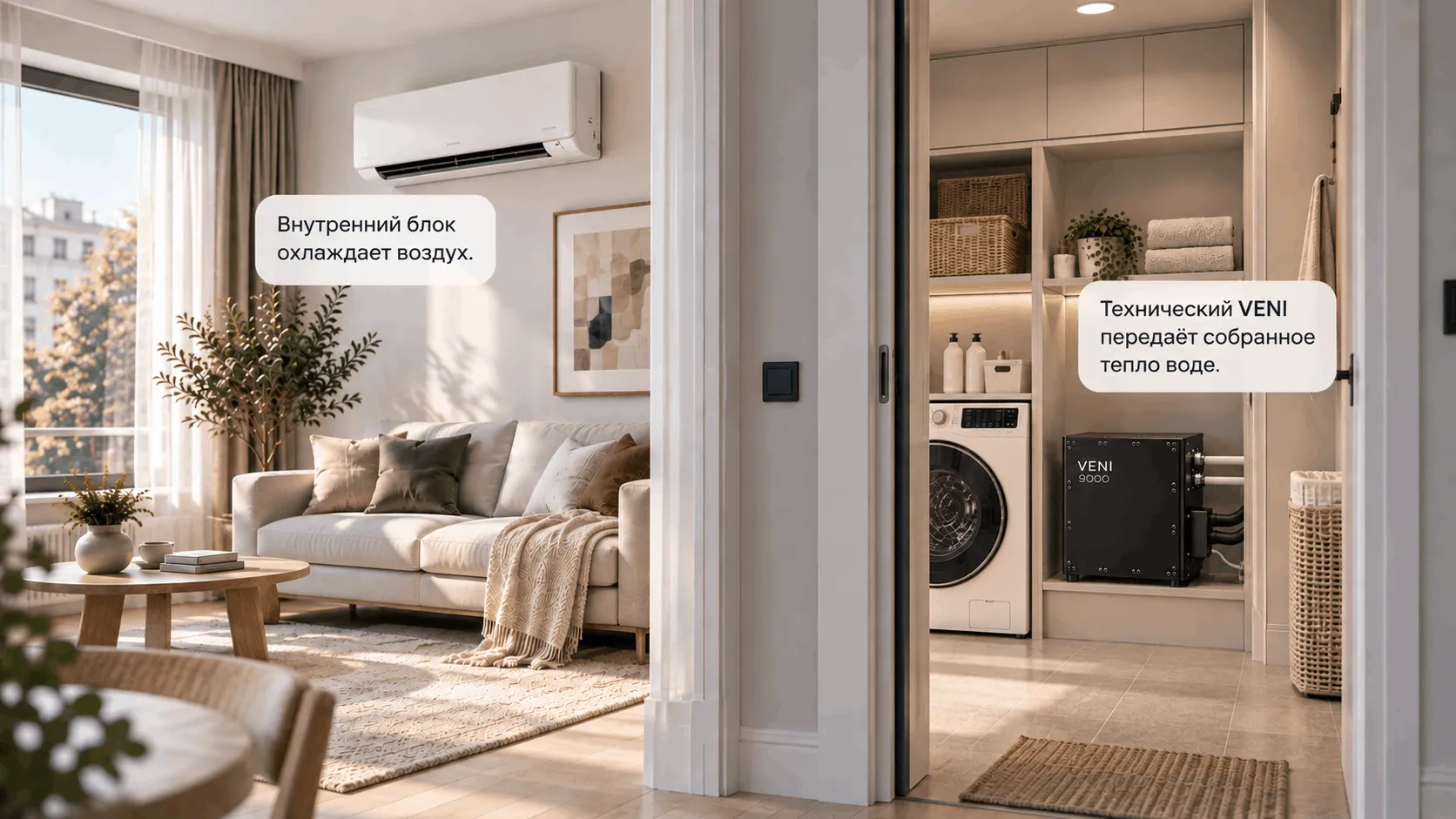

При этом VENI остаётся полноценной холодильной системой с компрессором и хладагентом. Она состоит из двух частей: внутреннего блока кондиционера в комнате и технического блока в подходящей хозяйственной зоне.
Разберём весь путь тепла: от воздуха в спальне до воды, выходящей из технического модуля.
Кондиционер переносит тепло из одного места в другое
Прохлада появляется благодаря тому, что кондиционер забирает часть тепла из воздуха помещения и передаёт его другой среде.
Для этого внутри системы циркулирует хладагент. Его задача — принимать тепло на одной стороне холодильного контура и отдавать на другой. Компрессор обеспечивает необходимый перепад давления для работы этого цикла. Тепло в конденсаторе может передаваться воздуху или воде. Источник — Energy Technology List
У обычной сплит-системы внутренний блок забирает тепло из комнаты, а наружный отдаёт его уличному воздуху. Поэтому рядом с работающим наружным блоком можно почувствовать тёплый воздушный поток.
Если убрать оборудование с фасада, задачу отвода тепла всё равно нужно решить. В VENI для этого используется вода.
Что происходит в VENI: четыре этапа
1. Воздух отдаёт тепло внутреннему блоку
Вентилятор направляет комнатный воздух через холодный теплообменник внутреннего блока. Хладагент внутри его трубок принимает тепло, а охлаждённый воздух возвращается в помещение.
Для пользователя всё выглядит привычно: вы задаёте температуру и скорость вентилятора, кондиционер охлаждает комнату.
Водопроводная вода на этом этапе не участвует. Она не поступает во внутренний блок и не распыляется в воздух.
2. Хладагент переносит тепло к техническому модулю
Внутренний блок соединён с VENI двумя медными холодильными трубками. Они образуют путь циркуляции хладагента между частями системы.
Компрессор находится в техническом блоке VENI. Он сжимает газообразный хладагент, повышая его давление и температуру. Это позволяет затем передать тепло воде в конденсаторе.
Таким образом, технический модуль выполняет важную часть работы холодильной машины. Это не просто коробка с водяными подключениями.
3. В теплообменнике тепло переходит воде

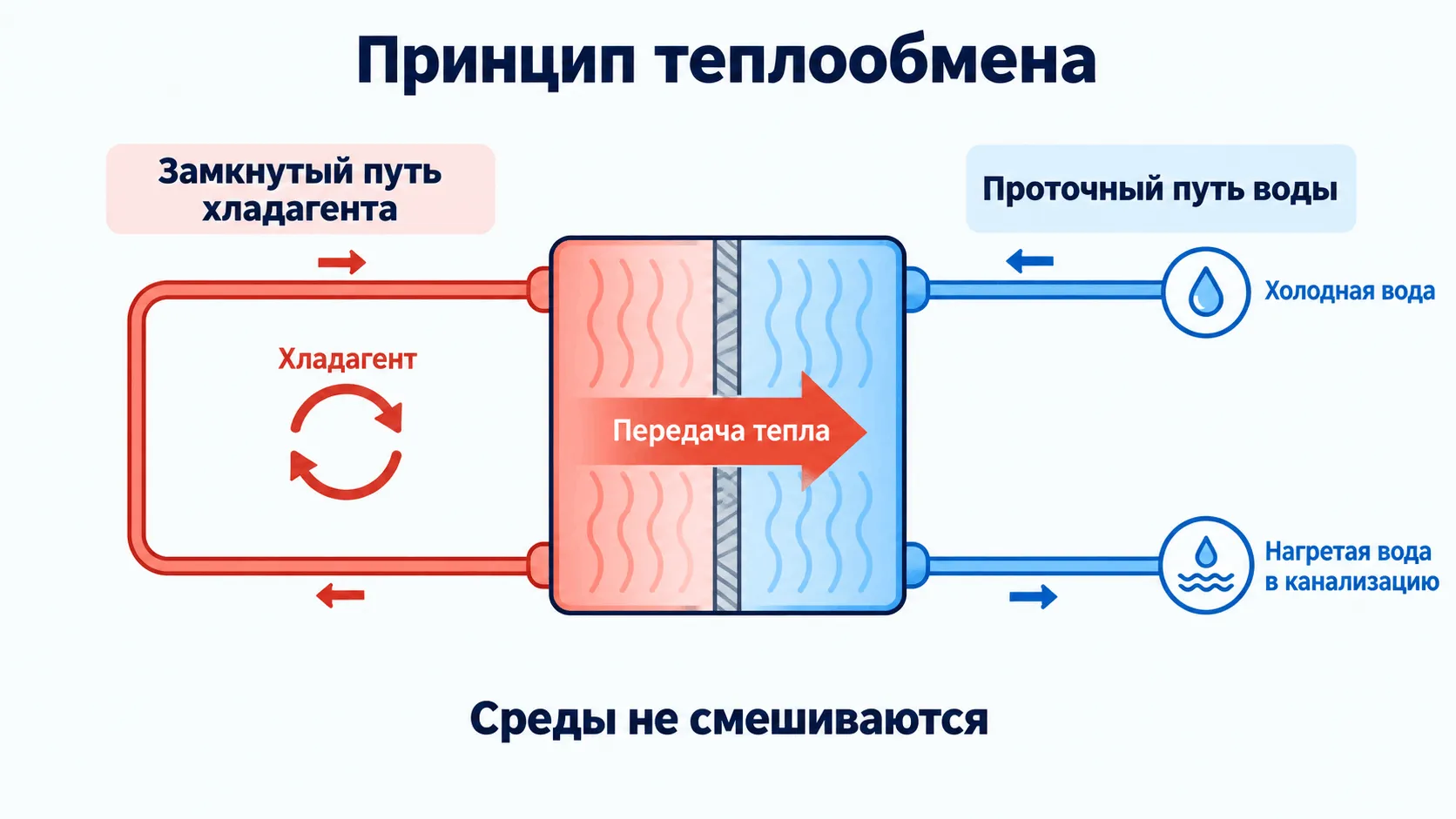

Внутри VENI установлен водоохлаждаемый конденсатор — теплообменник с раздельными каналами для хладагента и воды.
Горячий хладагент отдаёт тепло через стенки теплообменника. Вода принимает его и нагревается. Сам хладагент при отдаче тепла конденсируется, переходя из газообразного состояния в жидкое.
Вода и хладагент не смешиваются. Между ними передаётся тепло.
Далее хладагент проходит через узел снижения давления и снова участвует в охлаждении внутреннего теплообменника. Цикл повторяется.
4. Нагретая вода уносит тепло из системы
Холодная вода поступает из водопровода, проходит через теплообменник и отводится в канализацию.
Именно так собранное в комнате тепло покидает систему. Для его отвода не нужны уличный вентилятор и наружный воздушный теплообменник.
В описанной схеме вода не возвращается из канализации обратно в VENI. Это проточная система: вода поступила, приняла тепло и ушла по предусмотренному отводу.
Почему вода может отводить тепло, даже если она не ледяная
Для передачи тепла воде не обязательно иметь температуру ниже воздуха в комнате. На стороне конденсатора хладагент после сжатия значительно теплее — поэтому тепло может переходить от него к поступающей воде.
В этом и состоит роль холодильного цикла: он позволяет забирать тепло на холодной стороне системы и отдавать на более тёплой.
Температура воды при этом важна. Вместе с её расходом, характеристиками теплообменника и нагрузкой на кондиционер она влияет на условия работы системы. Поэтому при подборе проверяют параметры водоснабжения.
Выходящая вода становится теплее входящей, но её температуру нельзя назвать одним универсальным числом. Она зависит от режима работы и условий теплообмена.
Вода для охлаждения и конденсат — разные вещи
У внутреннего блока тоже может появляться вода. Но это конденсат из воздуха комнаты, а не вода, поступившая в VENI из водопровода.
Когда влажный воздух соприкасается с достаточно холодным теплообменником, часть содержащейся в нём влаги оседает на поверхности. Капли собираются в поддоне и отводятся по дренажной трубке.
Получаются три отдельных потока:
| Что движется | Где проходит | Для чего нужно |
| Хладагент | По замкнутому холодильному контуру между блоками | Переносит тепло от внутреннего блока к техническому |
| Водопроводная вода | Через теплообменник технического VENI | Принимает тепло и уносит его в канализацию |
| Конденсат | Из поддона внутреннего блока по дренажу | Удаляет влагу, выделившуюся из комнатного воздуха |
Дренаж внутреннего блока не заменяет отвод воды от VENI. При монтаже предусматривают оба отвода по согласованной схеме.
Это также объясняет, почему водопроводную подводку не нужно вести к кондиционеру над диваном: вода для теплоотвода подключается к отдельному техническому модулю.
Почему технический блок можно разместить в другой комнате
Тепло между блоками переносится хладагентом по холодильной трассе. Поэтому технический VENI не обязан стоять рядом с внутренним блоком.

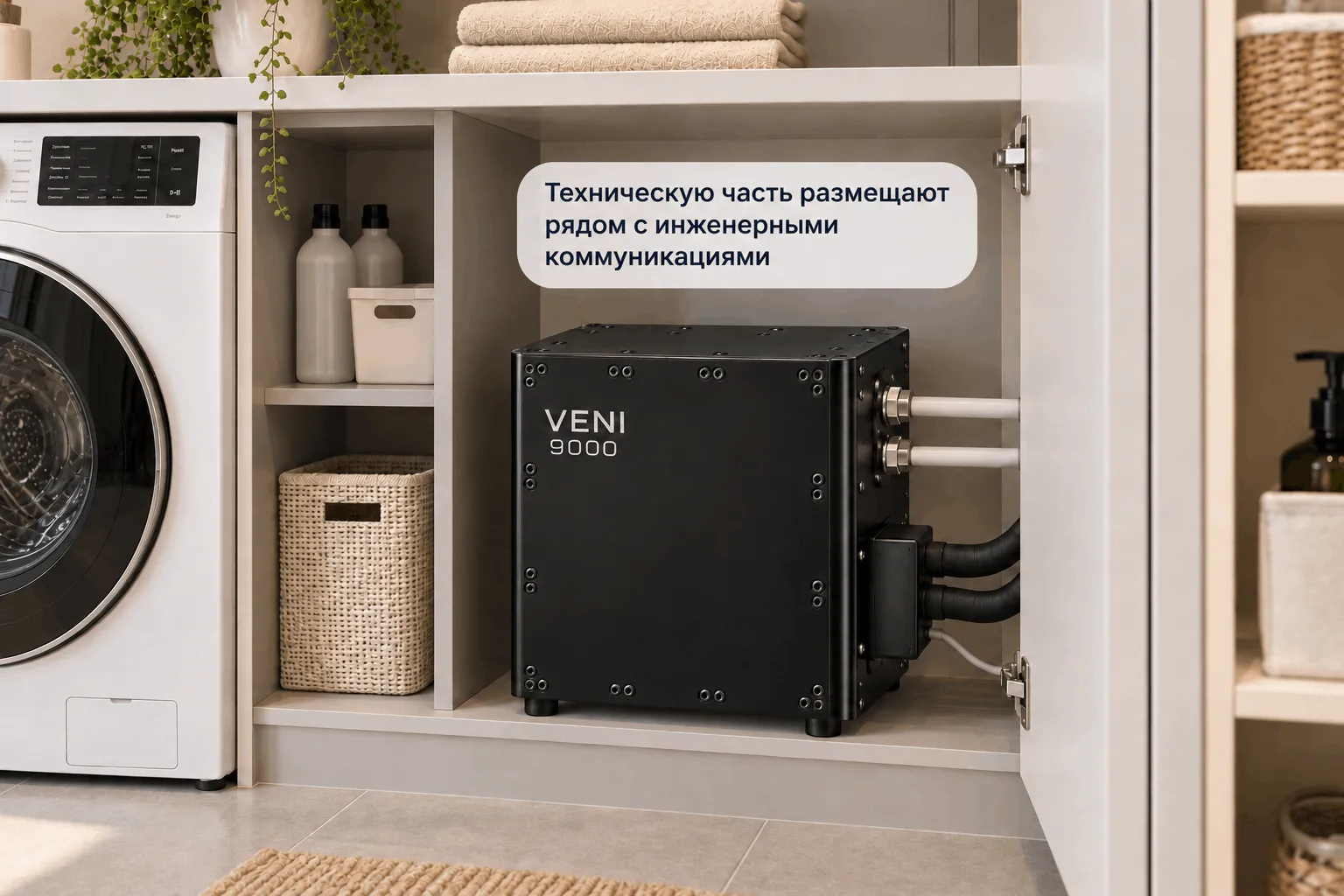

Внутренний блок размещают там, где нужно охлаждать воздух. Технический — там, где удобно организовать воду, канализацию, электрические подключения и обслуживание.
В квартире это может быть пространство под мойкой, постирочная или отдельный технический шкаф. Места выбирают с учётом допустимых параметров трассы, перепада высот, отделки и доступа к оборудованию.
В комнате при этом остаётся привычный внутренний блок кондиционера. Компрессор находится в техническом модуле; при выборе его места учитывают звук и передачу вибрации.
Посмотреть варианты размещения можно на странице «VENI для квартир и домов».
Отправьте план квартиры — подберём возможное расположение обоих блоков и маршрут коммуникаций.
Что меняется, когда в комнате уже прохладно
В начале работы кондиционер может охлаждать нагретую комнату с высокой нагрузкой. После достижения заданной температуры задача меняется: теперь нужно компенсировать тепло, поступающее через окна, стены, от людей и техники.
Потребность в отводе тепла тоже меняется. VENI автоматически регулирует подачу воды вслед за нагрузкой; когда потребность в теплоотводе отсутствует, подача прекращается.
Поэтому максимальный расход воды нельзя автоматически умножать на всё время, в течение которого кондиционер включён, и считать результат точным потреблением.
Расход зависит от модели, нагрузки и температуры входящей воды. Подробно это разобрано в статье «Сколько воды расходует кондиционер с водяным отводом тепла».
При этом вода остаётся необходимым условием охлаждения. Если её подача недоступна, предусмотренный способ отвода тепла работать не сможет.
Получается, наружный блок можно убрать у любого кондиционера?
Просто снять наружный блок обычной сплит-системы и оставить комнатный — нельзя. В наружной части находятся компоненты, необходимые для работы холодильного контура.
У VENI эти задачи выполняет специально предусмотренный технический модуль с компрессором и водоохлаждаемым конденсатором.
Внутренний блок подбирают совместимым с системой. Проверяют мощность, управление, параметры холодильного контура и условия монтажа. Подключение случайного кондиционера без такой проверки не предполагается.
Подробнее состав оборудования и варианты исполнения представлены на странице «Как работает VENI».
Чем VENI отличается от приборов с баком для воды
Словосочетание «кондиционер на воде» может сбивать с толку. Иногда так называют устройства, в которые пользователь заливает воду для испарительного охлаждения.
У VENI другое устройство:
есть компрессор и замкнутый холодильный контур;
воздух охлаждается на теплообменнике внутреннего блока;
водопроводная вода принимает тепло в отдельном техническом модуле;
воду не нужно вручную доливать в бак;
вода для теплоотвода не испаряется в жилую комнату, а отводится в канализацию.
Поэтому точнее называть VENI стационарной системой кондиционирования с водяным отводом тепла.
Она также не заменяет вентиляцию: внутренний блок охлаждает комнатный воздух, а подачу свежего воздуха организуют отдельно.
Что этот принцип даёт вашей квартире
Водяной теплоотвод позволяет организовать кондиционирование там, где наружный блок на фасаде становится препятствием. Окно остаётся свободным от воздуховода, а техническое оборудование размещается внутри здания.
Для установки нужны место для двух блоков, холодильная трасса, вода, канализация, электропитание и доступ для обслуживания. Как эти элементы объединяются при монтаже, показано на странице «Монтаж VENI».
Сам принцип понятен: внутренний блок забирает тепло из воздуха, хладагент переносит его в технический модуль, вода принимает и уносит дальше. Следующий вопрос — как разместить эту систему именно у вас.
