Обычная сплит-система
- Наружный блок на фасаде
- Есть
- Где находится техническая часть
- Снаружи здания
- Отвод тепла
- Через наружный блок
- Что находится в комнате
- Внутренний блок
- Тип системы
- Стационарная
Для серверных и тех.помещений
Оборудование выделяет тепло, даже когда рабочий день закончился. Если наружный блок установить негде, рассмотрите VENI: система охлаждает помещение и отводит тепло через воду.
Тепло нужно отводить. Наружному блоку не обязательно быть снаружи
Серверная может занимать всего несколько квадратных метров, но выделять больше тепла, чем просторный офис. Серверы, системы хранения данных, сетевое оборудование и ИБП создают нагрузку, под которую требуется отдельный расчёт охлаждения.
VENI позволяет организовать отвод тепла без обычного наружного блока. Воздух в помещении охлаждает внутренний блок кондиционера. Он соединён холодильной трассой с техническим блоком VENI, который размещается в подходящей инженерной зоне внутри здания.
В техническом блоке тепло передаётся холодной воде из водопровода. Нагретая вода отводится в канализацию. Вода не подаётся к серверам: оборудование охлаждается воздухом.
При подборе определяем требуемую мощность, расположение блоков и условия работы системы — с учётом текущей нагрузки и планируемого расширения.
Когда наружный блок установить нельзя
Обычная сплит-система требует размещения наружного оборудования. Но на многих объектах для него нет подходящего места или действуют ограничения по фасаду. VENI позволяет организовать стационарное охлаждение без обычного наружного блока снаружи здания.
Ограничения по фасаду
Правила дома или объекта не допускают размещение наружного климатического оборудования.
Архитектурный облик
Важно сохранить внешний вид фасада без видимых наружных блоков.
Нет подходящего места
Конструктив здания или расположение помещения не позволяют корректно разместить наружный блок.
Требования бизнес-центра или арендодателя
На объекте действуют собственные ограничения на размещение наружного оборудования.
Где разместить технический блок VENI в серверном помещнии

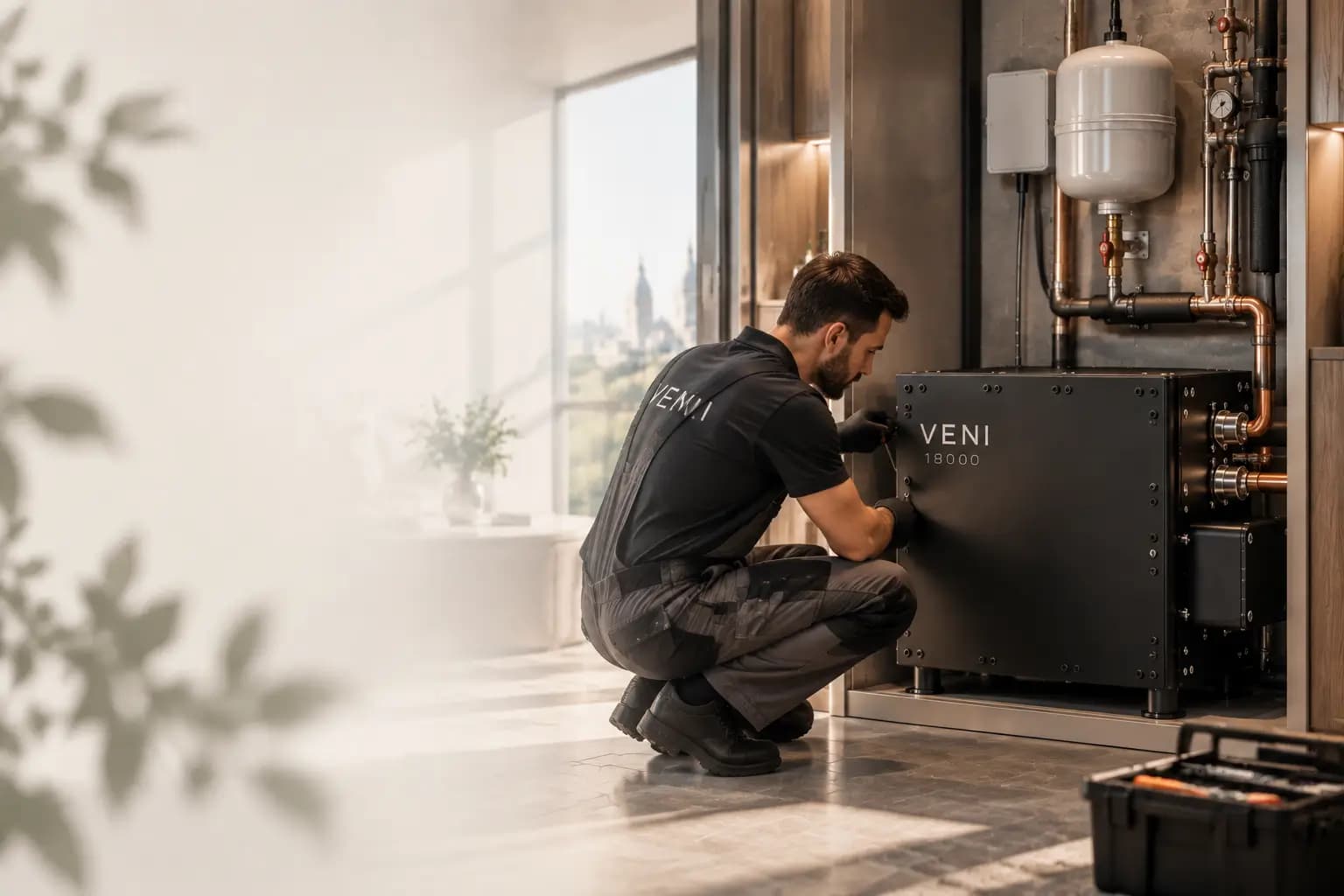

В соседнем инженерном помещении
Технический блок можно разместить отдельно от серверной — в помещении с подходящими коммуникациями. Здесь организуют водоснабжение, слив и доступ для обслуживания. В серверной остаётся внутренний блок кондиционера с холодильной трассой и отводом конденсата.

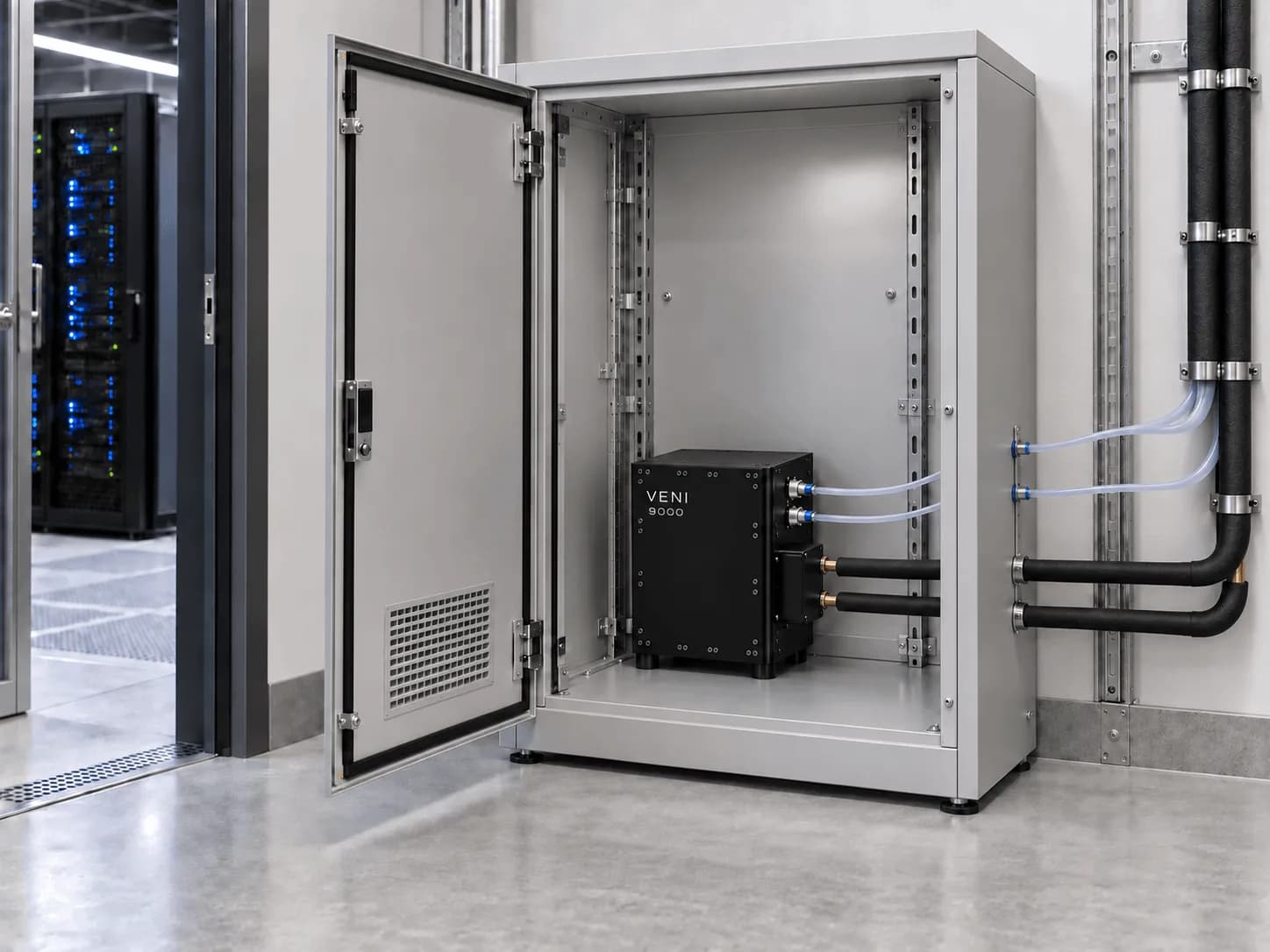

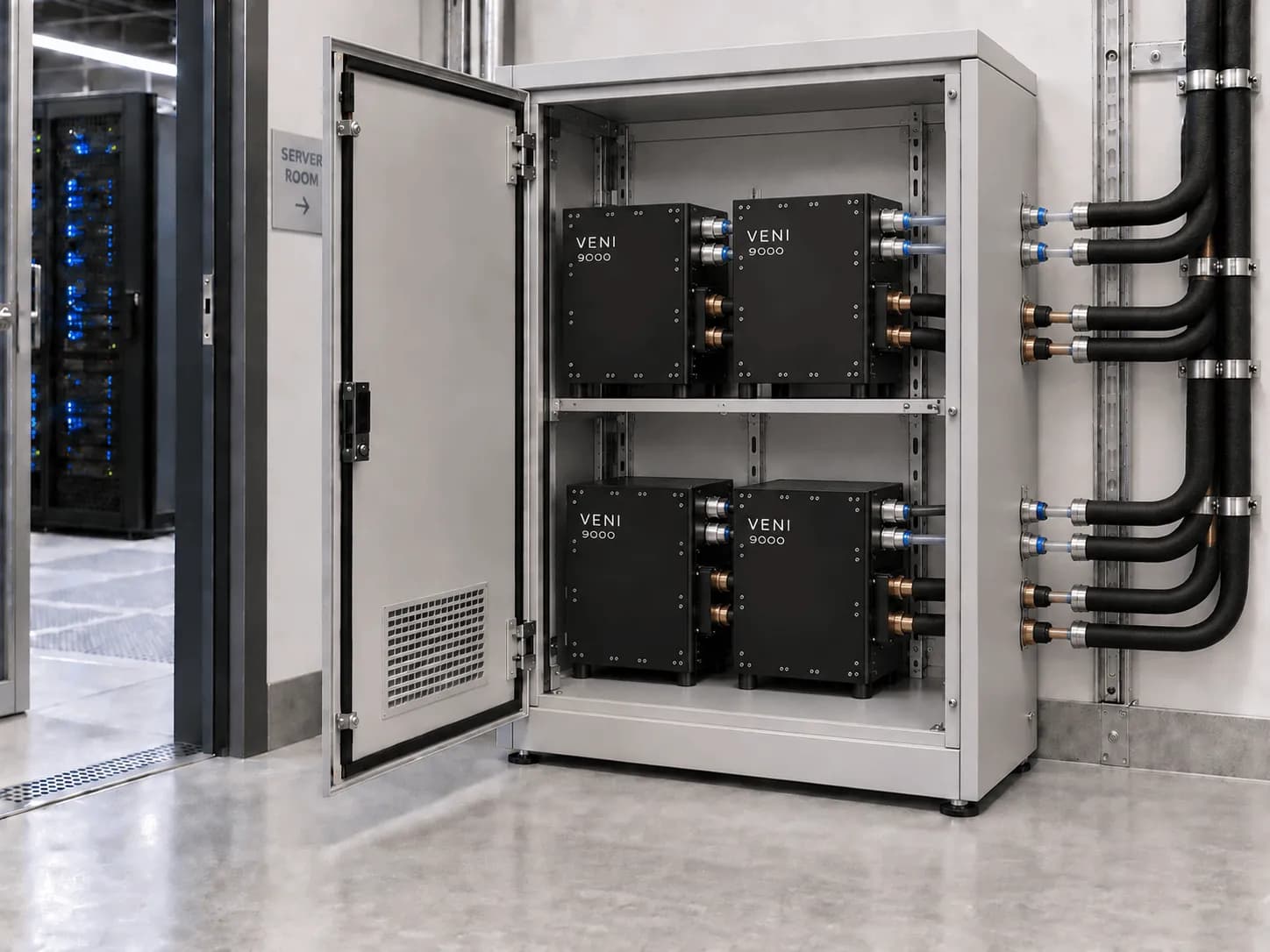

В выделенном техническом шкафу
В служебной зоне можно предусмотреть отдельный шкаф для VENI. Его конструкцию, размеры и доступ к соединениям определяют под выбранное оборудование. Шкаф позволяет организовать техническую часть, сохранив возможность осмотра и обслуживания.
В отдельной зоне технического помещения
Если блок размещается в одном техническом помещении с оборудованием, для него выделяют отдельную инженерную зону. Расположение водяных соединений, сливов и средств контроля протечки прорабатывают заранее. Коммуникации не должны мешать доступу к технике и её обслуживанию.
Чем VENI отличается от сплит-системы и моноблока
Настенный моноблок
- Наружный блок на фасаде
- Нет
- Где находится техническая часть
- В корпусе в помещении
- Отвод тепла
- Через воздухообмен с улицей
- Что находится в комнате
- Моноблок целиком
- Тип системы
- Стационарная
Без наружного блока
VENI
- Наружный блок на фасаде
- Нет
- Где находится техническая часть
- В отдельном техническом блоке внутри помещения
- Отвод тепла
- Через водяной контур
- Что находится в комнате
- Привычный внутренний блок кондиционера
- Тип системы
- Стационарная
Монтаж VENI
Как проходит монтаж системы
От первого осмотра объекта до запуска оборудования. Каждый этап выполняется с учётом особенностей помещения и инженерных ограничений.
01
Осмотр объекта
Оцениваем помещение, особенности планировки, ограничения и возможные сложности монтажа.
02
Подбор места установки
Определяем расположение внутреннего и водяного блока, проверяем доступ к коммуникациям.
03
Прокладка трасс
Соединяем блоки фреоновой линией. При ремонте коммуникации можно скрыть в конструкции помещения.
04
Подключение водяного контура
Подключаем систему отвода тепла через водоснабжение и проверяем работу контура.
05
Монтаж и настройка
Подключаем питание, выполняем пусконаладочные работы и проверяем параметры системы.
06
Проверка и запуск
Тестируем оборудование, проверяем режимы работы и передаём систему заказчику.
Модели кондиционеров VENI
Подберём модель по тепловой нагрузке, площади помещения и условиям монтажа.
VENI 9000
до 30 м²- Тихая работа
- Компактный корпус
- Премиальный дизайн
VENI 12000
до 40 м²- Комфортное охлаждение
- Привычный внешний вид
- Компактный размер
VENI 18000
до 60 м²- Высокая производительность
- Плавное поддержание температуры
- Аккуратный внешний вид
VENI 24000
до 80 м²- Охлаждение больших помещений
- Без наружного блока
- Свободный фасад
Частые вопросы
Как подобрать мощность кондиционера для серверной?
По тепловой нагрузке оборудования. Для расчёта нужны сведения о серверах, системах хранения, сетевых устройствах, ИБП и планируемом расширении. Учитываем фактическое потребление и ожидаемые режимы работы. Сумма максимальных мощностей блоков питания не всегда отражает реальное тепловыделение. Затем проверяем производительность охлаждения при условиях вашего объекта.
Можно ли использовать VENI для круглогодичного охлаждения?
В VENI тепло отводится через воду, поэтому для этого не требуется наружный воздушный блок. При подборе для круглогодичной эксплуатации проверяем температуру и доступность воды, тепловую нагрузку и допустимые режимы выбранной комплектации. Возможность непрерывной работы должна быть подтверждена для конкретного оборудования и условий объекта.
Обязательно ли заводить водопровод в серверную?
Нет, если технический блок VENI размещается в соседнем подходящем помещении. Водоснабжение и слив организуются у технического блока. В серверную прокладывается холодильная трасса к внутреннему блоку, также предусматривается отвод его конденсата. Маршруты коммуникаций и контроль возможных протечек учитываются в проекте.
Что произойдёт, если отключат воду или электричество?
Для работы VENI нужны электропитание и подача воды с необходимыми параметрами. При их отсутствии рассчитывать на продолжение охлаждения нельзя. Для оборудования, которое не допускает перерыва в охлаждении, заранее определяют резервный сценарий и контроль температуры. Его состав зависит от требований вашей серверной.
Можно ли предусмотреть резервное охлаждение?
Да, резервирование можно заложить в проект. Определяют необходимое количество независимых установок, их производительность и порядок включения резерва. При этом учитывают общие зависимости: две системы, подключённые к одному источнику воды, не обеспечат резерв при его отключении. Автоматика переключения и оповещения подбирается отдельно.
Заменяет ли VENI прецизионный кондиционер?
Это зависит от требований помещения. VENI рассматривается как решение для охлаждения воздуха без наружного блока. Если необходимы точное поддержание влажности, специальные режимы, высокая плотность тепловой нагрузки или заданная отказоустойчивость, оборудование подбирают по этим требованиям. Наличие таких функций нужно подтверждать отдельно — они не следуют из самого принципа водяного отвода тепла
Сколько стоят установка и эксплуатация?
Стоимость установки зависит от мощности, комплектации, расположения блоков, трасс и дополнительных средств контроля. Эксплуатационные затраты включают электричество, холодную воду, водоотведение и обслуживание. Для серверной расчёт выполняется по её фактическому графику и нагрузке, включая работу ночью и в выходные, если она предусмотрена.
Как обслуживать VENI в техническом помещении?
Обслуживают оба блока: внутренний и технический. Проверяют теплообменники, фильтры, подключения и отвод воды в соответствии с инструкцией оборудования. Для постоянной нагрузки график обслуживания подбирают с учётом условий эксплуатации и запылённости. Если остановка охлаждения недопустима, сервисные работы планируют с учётом резервной системы.
Остались вопросы?
Мы подберём решение для вашего объекта
Получите бесплатную консультацию и расчёт VENI. Для квартиры, дома и офиса.
