В интерьере хочется оставить чистые стены, красивый потолок и минимум техники на виду. Кондиционер тоже нужен — желательно такой, о котором напоминает только приятная прохлада.
Канальное кондиционирование подходит под эту идею: внутренний блок скрывают за отделкой, а воздух поступает через решётки. Но что делать, если наружный агрегат нельзя установить на фасаде?
Сделать скрытое кондиционирование без наружного блока на фасаде возможно. Для этого нужно решить две задачи: распределить охлаждённый воздух по помещениям и организовать отвод тепла. Канальное исполнение отвечает за первую. В решениях VENI вторую выполняет отдельный технический блок с водяным охлаждением.
Разберём, что останется на виду, сколько места потребуется и какие вопросы стоит решить до ремонта.
Что означает «канальный кондиционер»
У настенного кондиционера воздух выходит непосредственно из корпуса, который висит в комнате. У канального внутренний блок спрятан, а воздух проходит к помещениям по воздуховодам.
В готовом интерьере обычно видны:
решётки или диффузоры подачи охлаждённого воздуха;
решётка забора воздуха;
настенный пульт, если он предусмотрен;
сервисный люк или съёмная панель для обслуживания.
Сам блок и воздуховоды располагают в предусмотренном пространстве за потолком или другой подходящей конструкцией. Такое скрытое размещение — обычная особенность канальных систем, которую производители прямо описывают в документации.
Однако слово «канальный» ничего не говорит о том, куда уходит тепло. У стандартной канальной сплит-системы есть наружный агрегат, связанный с внутренним холодильной трассой. Спрятать комнатный блок — ещё не значит избавиться от наружного.
Как организовать канальное охлаждение без наружного блока на фасаде
В системе VENI тепло от холодильного контура передаётся воде внутри технического блока. Холодная вода поступает из водопровода, принимает тепло и отводится в канализацию.
Для интерьерной части можно подобрать совместимый канальный внутренний блок. Возможность такой комплектации указана на странице «Как работает VENI». Модель и схему подключения выбирают под конкретный проект.

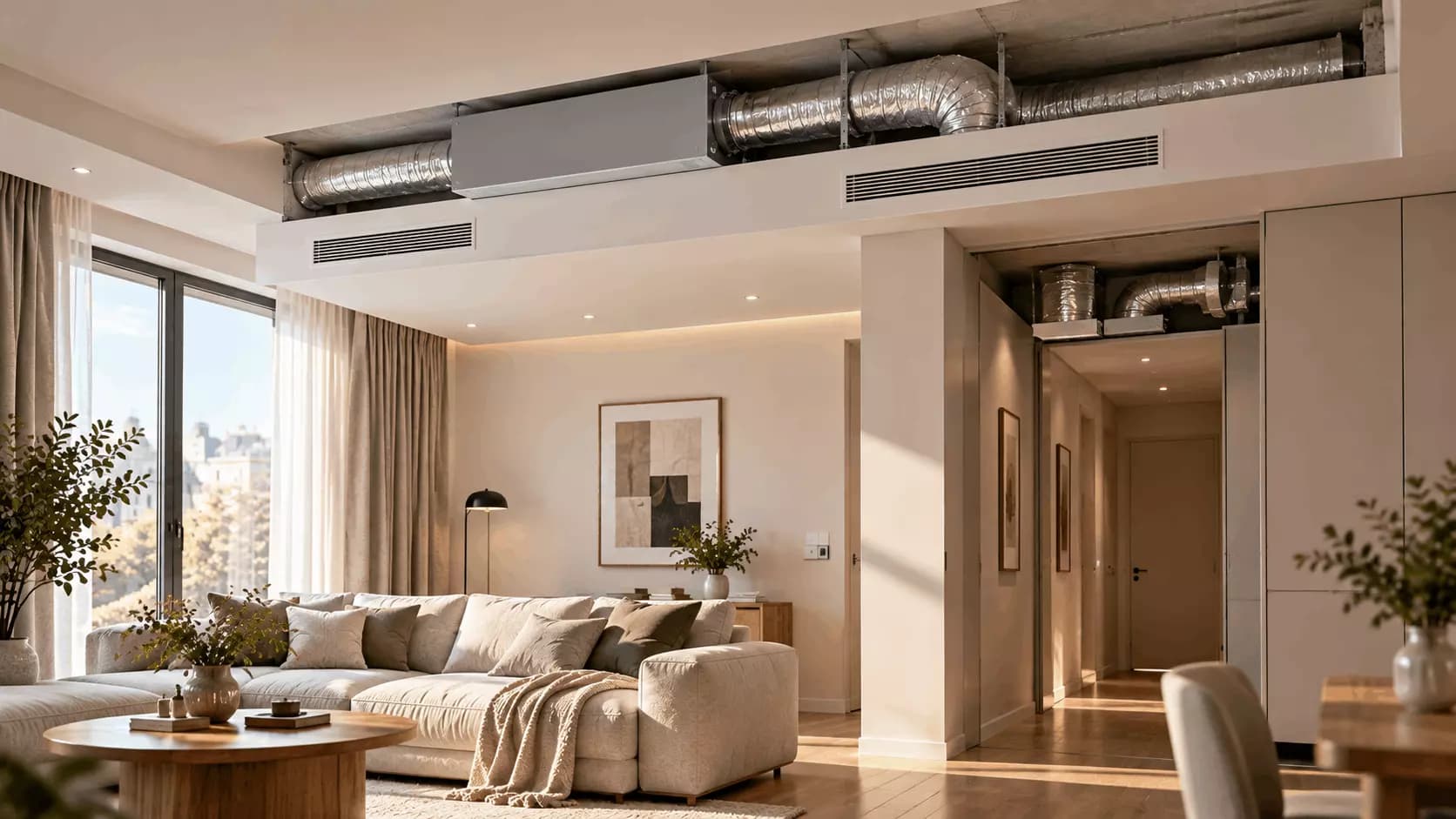

В квартире получаются две отдельные зоны оборудования.
Канальный внутренний блок охлаждает комнатный воздух и подаёт его к решёткам через воздуховоды.
Технический блок VENI находится в подходящем хозяйственном помещении или техническом отсеке. К нему подводят воду, канализацию и электропитание.
Между блоками проходит холодильная трасса. От канального блока отдельно организуют отвод конденсата.
Здесь важно не перепутать коммуникации: к решёткам идёт воздух, между блоками — хладагент, к техническому блоку — вода. Водопроводная вода не поступает в канальный внутренний блок.
Так можно сохранить фасад и освободить стены в комнатах от видимого корпуса кондиционера. При этом оборудование внутри квартиры остаётся — для него заранее предусматривают место и доступ.

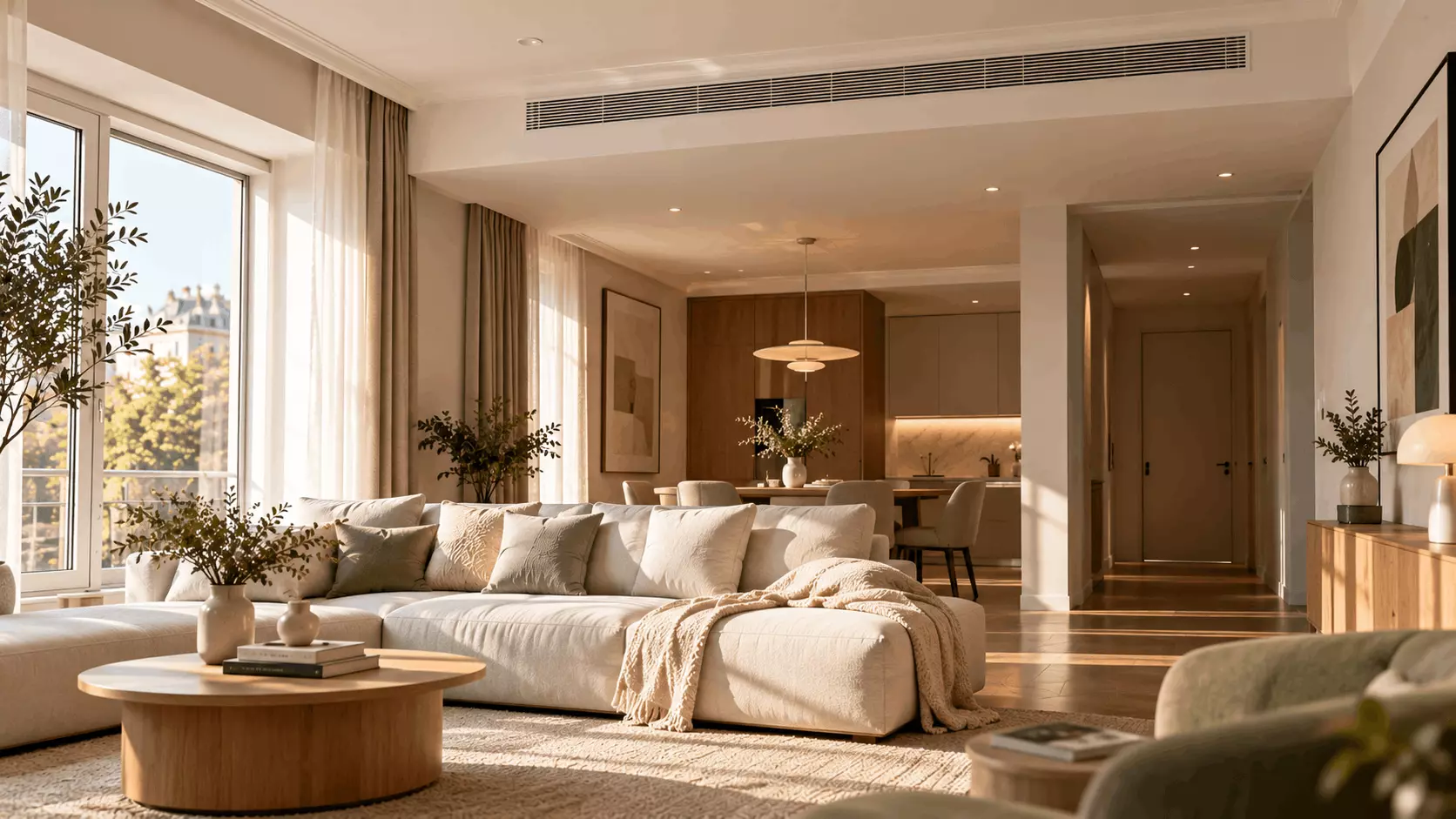

Что будет видно в готовом интерьере
Главное преимущество канального решения — свобода в оформлении комнаты. На стене не нужно искать место для белого корпуса между шкафом, шторами и картиной.
Решётки можно вписать в потолочную нишу, верхнюю часть стены или другое предусмотренное проектом место. Их цвет и форму согласуют с интерьером.
Но выбирать решётку только по внешнему виду нельзя. Через неё должен проходить рассчитанный объём воздуха с приемлемой скоростью и шумом. Слишком маленькая щель может красиво выглядеть на визуализации и неприятно звучать в реальной квартире.
Поэтому сначала проектировщик определяет необходимые параметры, затем дизайнер подбирает подходящее исполнение. Так инженерная часть и интерьер работают вместе.

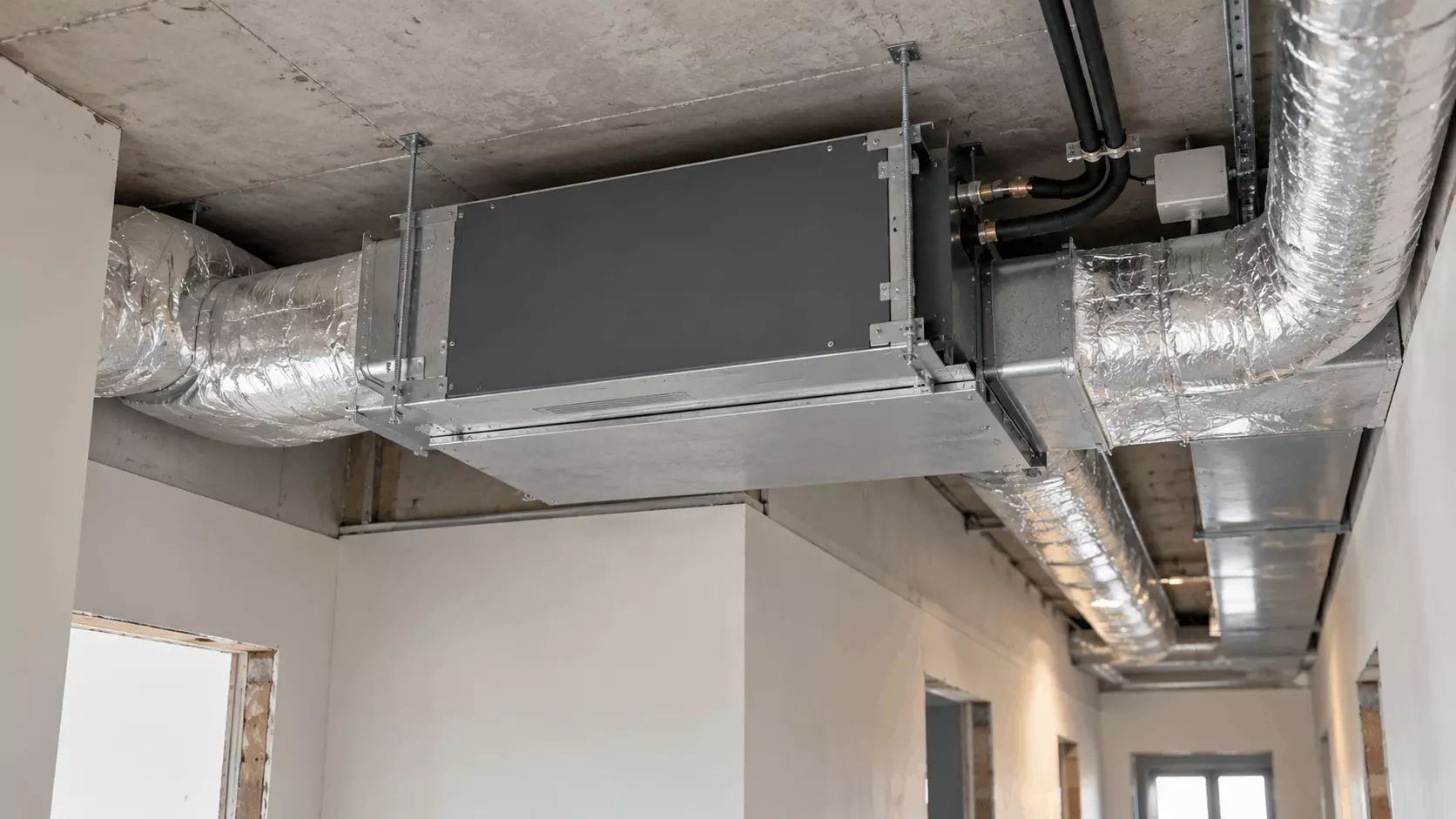

Сколько места потребуется за потолком
Универсального ответа «достаточно опустить потолок на десять сантиметров» нет.
Нужно разместить не только корпус внутреннего блока, но и воздуховоды, теплоизоляцию, соединительные элементы, крепления и дренаж. Ещё требуется пространство для обслуживания.
Высота самого оборудования — лишь одна из величин. На итоговую конструкцию влияют пересечения с освещением, балками, другими инженерными системами и выбранный маршрут воздуха.
В некоторых планировках основное оборудование удаётся разместить над коридором или хозяйственной зоной, сохранив большую высоту в жилой комнате. В других потребуется более заметное изменение потолка.
До согласования дизайна попросите показать:
| Что нужно увидеть в проекте | Какой вопрос это решает |
| Место внутреннего блока | Где будет находиться оборудование |
| Разрез потолочной конструкции | Сколько высоты займёт установка |
| Маршруты воздуховодов | Какие помещения и участки потолка они затронут |
| Подающие и возвратные решётки | Как воздух попадёт в комнату и вернётся к блоку |
| Сервисные люки | Как будут очищать и обслуживать систему |
| Маршрут дренажа | Куда уйдёт конденсат |
Сервисный доступ нужно предусмотреть сразу. Например, в монтажной инструкции Daikin для канальных блоков отдельно показаны зоны обслуживания и инспекционные отверстия. Конкретные размеры проверяют по выбранной модели.
Можно ли одним канальным блоком охлаждать несколько комнат
Да, если оборудование и распределение воздуха рассчитаны на такую задачу. Но просто разветвить воздуховод на три комнаты недостаточно.
Представьте спальню на теневой стороне, солнечную гостиную и небольшой кабинет. Им требуется разное количество охлаждённого воздуха. Если распределить его случайно, в одной комнате окажется прохладно, а в другой по-прежнему жарко.
Проект должен учитывать тепловую нагрузку каждой комнаты, сопротивление воздуховодов и предполагаемый режим использования помещений.
Отдельный вопрос — возврат воздуха при закрытых дверях. Если воздух подаётся в спальню, ему нужен предусмотренный путь обратно к внутреннему блоку. Иначе закрытая дверь может заметно изменить работу системы. Производитель Fujitsu General отдельно относит недостаточные пути возврата воздуха и неправильную балансировку к причинам проблем канального кондиционирования.
Получится ли задавать разную температуру в каждой комнате
Это зависит от схемы управления.
Один канальный блок с обычным разветвлением воздуховодов не превращается автоматически в несколько независимых кондиционеров. Для управления зонами могут потребоваться регулирующие заслонки, датчики и совместимая автоматика. Например, Daikin описывает зонирование через заслонки с электроприводом в воздуховодах.
При этом проектировщик должен проверить работу системы в разных сочетаниях включённых зон. Особенно важен ночной сценарий, когда охлаждать нужно только одну небольшую спальню.
Поэтому заранее расскажите, как вы живёте: какие двери закрываете, где спите, какие комнаты используете днём. Для хорошего проекта это не менее полезно, чем площадь квартиры.
Будет ли канальный кондиционер тише настенного
Скрытый корпус не означает полную тишину. Звук может создавать вентилятор, движение воздуха через решётки, а при наличии дренажной помпы — и её работа.
На результат влияют расположение блока, крепления, параметры воздуховодов, размеры решёток и настройка расхода воздуха.
Для спальни полезно проверить три вещи:
где находится источник шума относительно кровати;
как проходит воздух и куда направлена струя;
какой режим обеспечит нужное охлаждение ночью.
Просите оценивать систему целиком. Тихий внутренний блок не исправит слишком узкий воздуховод или неудачно подобранную решётку.
Заменяет ли канальный кондиционер вентиляцию
Сам по себе — нет.
Обычная рециркуляционная схема забирает воздух из помещения, охлаждает и возвращает обратно. Наличие воздуховодов не означает, что в квартиру поступает свежий уличный воздух.
Если нужен приток, его предусматривают отдельно или включают в совместно спроектированное решение с подходящим оборудованием. При этом проверяют дополнительную тепловую нагрузку и маршруты вентиляции.
Особенно важно обсудить это, когда фасад менять нельзя. Кондиционирование без наружного блока и организация свежего воздуха — связанные, но разные задачи. Решение первой не создаёт автоматически разрешённого места для вентиляционного отверстия.
Когда лучше планировать установку
Лучший момент — до утверждения потолков и начала чистовой отделки. Тогда можно выбрать места оборудования, согласовать воздуховоды с освещением и предусмотреть доступ без случайных люков посреди красивого потолка.
Для канального решения с VENI нужно увязать:
канальный внутренний блок и распределение воздуха;
место технического блока;
холодильную трассу;
воду, канализацию и электропитание;
отдельный дренаж внутреннего блока.
Общая подготовка подключений описана в статье «Что подготовить для установки VENI на этапе ремонта». Канальная схема дополнительно требует проекта воздуховодов и потолочного пространства.
Если отделка уже закончена, сначала проводят осмотр. Иногда доступные конструкции позволяют выполнить скрытую установку, иногда вмешательство получается слишком большим. В таком случае стоит сравнить канальное исполнение с настенным: оба варианта могут решить задачу охлаждения, но потребуют разного объёма работ.
С чего начать проект для своей квартиры
Отправьте план с размерами, высотой потолков и расположением мебели. Отметьте комнаты, которые нужно охлаждать, и укажите, где доступны вода и канализация. Если есть дизайн-проект, приложите план потолков.
По этим данным можно обсуждать конкретное решение: где спрятать внутренний блок, как провести воздуховоды, где разместить технический VENI и что останется видимым.
Предварительно оценить возможности планировки поможет статья «Подойдёт ли VENI для вашей квартиры». Последовательность работ — на странице «Монтаж VENI».
Хотите сохранить фасад и оставить в интерьере только аккуратные решётки? Отправьте заявку специалистам VENI. Укажите, что рассматриваете канальное исполнение, и приложите план квартиры. Специалисты проверят совместимость оборудования и предложат размещение с понятным объёмом монтажных работ.
